Soluciones Integradas para el Procesamiento de Perfiles de Acero en la Construcción Moderna y la Industria Pesada

Los perfiles de acero como vigas H, vigas I, canales, ángulos y barras planas constituyen la columna vertebral estructural de las instalaciones industriales modernas: edificios de gran altura, puentes de gran luz, torres de comunicación y complejas estructuras de acero. Sus ventajas en resistencia, velocidad, diseño liviano y sostenibilidad los hacen indispensables en el panorama actual de la ingeniería.

Sin embargo, el procesamiento de perfiles de acero sigue siendo un desafío. Los métodos tradicionales suelen presentar limitaciones en precisión, eficiencia y flexibilidad, lo que ralentiza la productividad general.
Han’s Laser aborda estas deficiencias con una cadena completa de procesamiento impulsada por láser, que abarca corte, plegado de alta resistencia y tecnologías avanzadas de soldadura, apoyando la actualización industrial continua.

Las Complejidades del Procesamiento de Perfiles de Acero

Los perfiles de acero presentan una amplia variedad de formas y dimensiones. El procesamiento convencional está restringido tanto por las características del material como por técnicas obsoletas:

1.La colocación irregular y la deformación durante la soldadura suelen provocar cortes desalineados e inexactitudes dimensionales.

2.Las secciones cónicas, de espesor desigual o altura variable suponen importantes desafíos para el posicionamiento y el corte.

3.Operaciones como el biselado, el corte de extremos y la limpieza de cordones de soldadura requieren un manejo sofisticado que las herramientas tradicionales no pueden lograr de forma fiable.

Estos problemas, en conjunto, dificultan que los fabricantes alcancen la calidad de producción y la eficiencia que exigen los proyectos de construcción modernos.

Solución Integral de Procesamiento de Perfiles de Acero de Han's Laser

Para superar estos desafíos, Han's Laser ofrece un flujo de trabajo maduro y escalable que integra corte láser, plegado y soldadura inteligente, creando un entorno de producción altamente eficiente y enfocado en la precisión.

1.Corte Láser – La Base de la Precisión y la Eficiencia

1）Máquina de Corte Láser para Vigas H y Perfiles Estructurales

Industrias como la construcción, la edificación de puentes y la ingeniería offshore tradicionalmente dependen del marcado manual, el corte por llama y el taladrado en múltiples pasos para procesar perfiles estructurales. Estos procesos fragmentados reducen la precisión y ralentizan la producción.

Las máquinas de la serie H de Han's Laser consolidan múltiples procesos en un único sistema automatizado y admiten:

1.Corte de vigas H, vigas I, canales, ángulos y barras planas

2.Integración opcional del procesamiento de chapas planas

3.Taladrado, biselado, ranurado, marcado y corte en una sola configuración

Ventajas Clave del Sistema

1.Plataforma CNC HAN'S 901-3D con una base de datos de procesos especializada

2.Compatibilidad directa con Tekla Structures, que permite la generación de código con un solo clic
→ Elimina por completo el flujo de conversión Tekla–CAD–CAM

3.Software de anidado inteligente para optimizar el uso del material

4.Cabezal de corte de perfiles 3D diseñado a medida para obtener raíces limpias y alta precisión en la calidad del borde

Todas las funciones críticas pueden completarse en una sola pasada, eliminando la sujeción repetida y mejorando significativamente la precisión general.

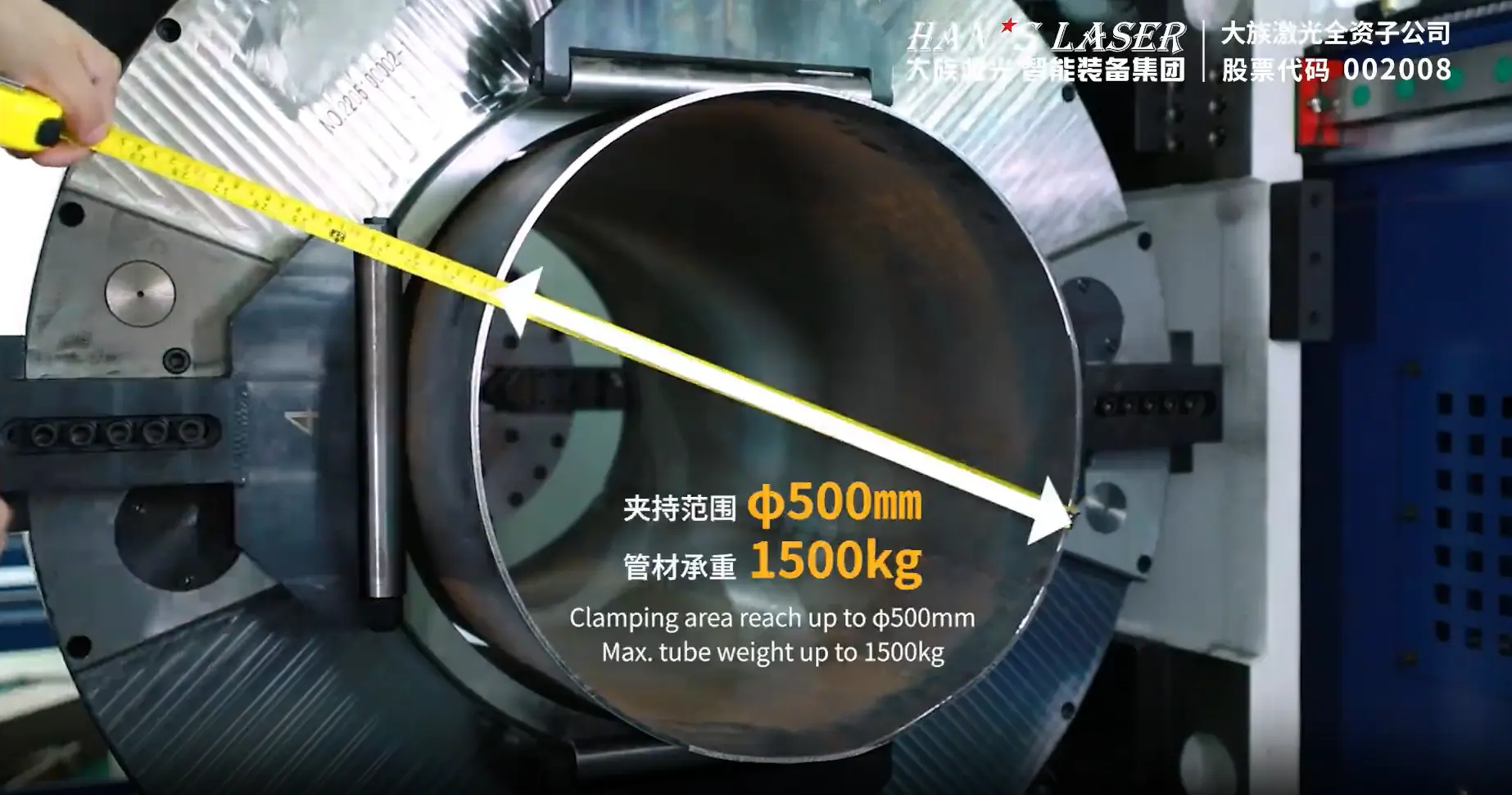

2）Máquina de Corte Láser de Tubos y Perfiles WTX de Cuatro Mandriles para Trabajo Pesado

Para perfiles extra largos y pesados utilizados en torres de transmisión, torres de telecomunicaciones y otras grandes estructuras de acero, la serie WTX ofrece una solución especializada de alta capacidad.

Las características incluyen:

1.Estructura de cuatro mandriles de alta precisión que garantiza una sujeción estable y corte sin zonas ciegas

2.Carga y descarga simultáneas para producción continua

3.Sistema de descarga de doble mandril que permite el apilado rotado, ideal para ángulos y canales

4.Cabezal de corte biselado que admite biseles de 0–45° y cortes rectos en una sola operación

La máquina está diseñada para aplicaciones de grandes estructuras de acero para torres, donde la precisión y la productividad son igualmente críticas.

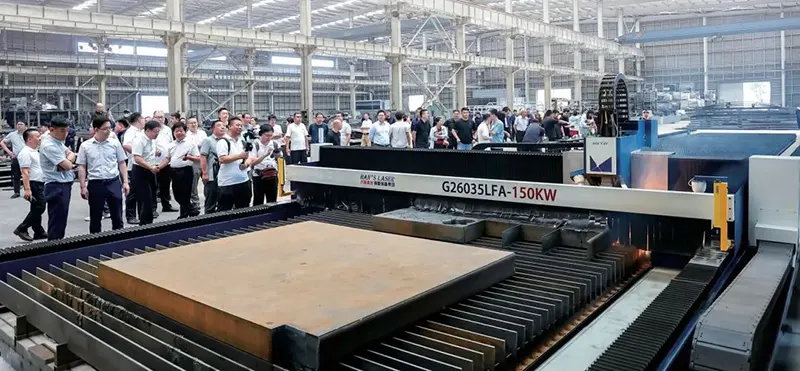

3）Máquina de Corte Láser de Gran Formato y Alta Potencia

Para placas como placas de conexión y placas nodales en estructuras de acero, Han's Laser ofrece sistemas de corte de gran formato y alta potencia que proporcionan:

1.Superficies lisas con mínima escoria

2.Corte y taladrado precisos completados en una sola pasada

3.Sin necesidad de acabado secundario

4.Zona afectada por el calor mucho menor en comparación con plasma u oxicorte

5.Mayor fiabilidad estructural para componentes críticos

Esto se traduce en una calidad constante y una mayor estabilidad a largo plazo para los proyectos de ingeniería.

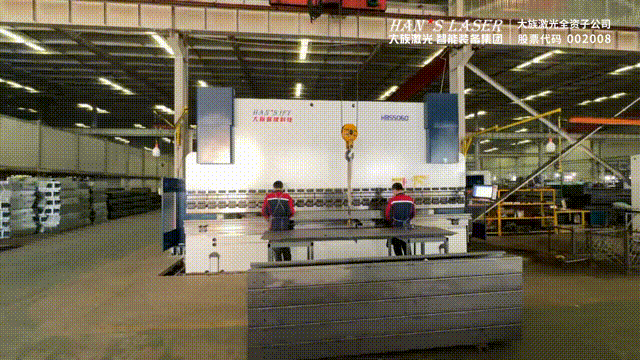

2.Plegado de Alta Resistencia – Reforzando la Resistencia Estructural

Los componentes de estructuras de acero suelen depender de placas gruesas para funciones de carga y conexión. Los procesos tradicionales de soldadura incrementan la carga de trabajo, el consumo de energía y el riesgo de deformación. El plegado, en cambio, mejora la resistencia sin comprometer la integridad del material.

Ventajas de la Plegadora de Alta Resistencia de Han's

1.Bastidor de alta rigidez optimizado mediante análisis FEA

2.Gran altura abierta y carrera extendida para manejar placas de gran tamaño

3.Sistema hidráulico integrado con depósito de acero inoxidable resistente a la corrosión

4.Menor consumo energético y menor riesgo de fallos de válvulas

5.Mesa de coronación mecánica bidireccional
→ Compensa la deformación durante el plegado
→ Garantiza ángulos consistentes y rectitud en longitudes largas

Los modelos abarcan de 500 a 1200 toneladas, admitiendo espesores de placa de hasta 30 mm, ideales para grandes componentes de construcción.

3.Soldadura Avanzada – Redefiniendo la Fabricación de Estructuras de Acero

1）Soldadura Híbrida Láser-Arco

La soldadura híbrida láser-arco combina la penetración profunda de la soldadura láser con la fuerte capacidad de relleno de la soldadura por arco. Para estructuras de placas gruesas, este método ofrece:

1.No requiere preparación tradicional de biseles

2.Cordones de soldadura más estrechos y menor exceso de material

3.Mayor penetración y menor aporte térmico

4.Soldadura fiable por un solo lado con conformado por ambos lados

Los sistemas de soldadura híbrida de Han's se utilizan ampliamente en:

1.Fabricación de vigas en T y acero canal

2.Componentes de acero inoxidable y aluminio en el transporte ferroviario

3.Grandes estructuras de construcción naval como cubiertas y mamparos

La tecnología es compatible tanto con materiales de alta resistencia como con superficies curvas complejas.

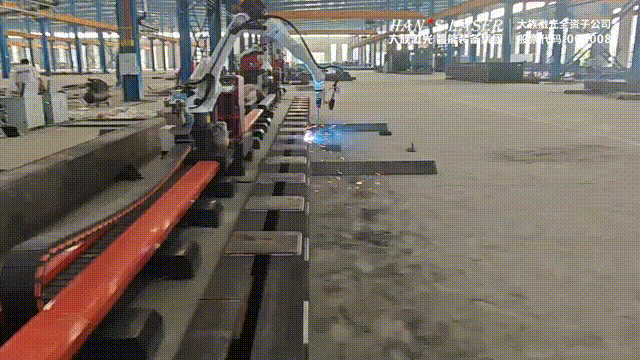

2）Robot de Soldadura por Arco Inteligente sin Enseñanza

El robot de soldadura inteligente de Han's Laser integra un controlador de soldadura inteligente con un escáner láser 3D de seguimiento de costuras, lo que permite:

1.Reconocimiento automático de la posición y geometría de la costura de soldadura

2.Planificación de trayectoria en tiempo real y optimización del ángulo de la antorcha

3.Generación de trayectorias de soldadura con un solo clic

El sistema admite soldadura multipasada, soldadura en ángulo y procesamiento continuo de cordones largos. Con un alcance de brazo de 2 metros y una repetibilidad de ±0,08 mm, es ideal para:

1.Vigas H (incluidas soldaduras a tope)

2.Soportes y placas de refuerzo

3.Placas de puentes y estructuras reticuladas

4.Ensamblajes de bases de torres

Es especialmente eficaz en escenarios de producción de lotes pequeños y alta variedad, comunes en la construcción de estructuras de acero y puentes.

Un Flujo de Trabajo Completo para la Fabricación Inteligente de Perfiles de Acero

Al integrar tecnologías de corte, plegado y soldadura en un único ecosistema, Han's Laser ofrece una solución integral y fiable para cada etapa del procesamiento de perfiles de acero. Con equipos avanzados, software profundamente integrado y procesos continuamente optimizados, los fabricantes pueden:

1.Superar los límites tradicionales de productividad

2.Mejorar la consistencia y reducir los retrabajos

3.Reducir los costos operativos

4.Acortar los ciclos de entrega

5.Lograr una producción estable y de alta calidad

Han's Laser continuará ampliando sus tecnologías “Laser+” e “Intelligent+”, impulsando a los fabricantes globales a acelerar su transformación digital y a construir un futuro de producción más eficiente y de mayor calidad.
