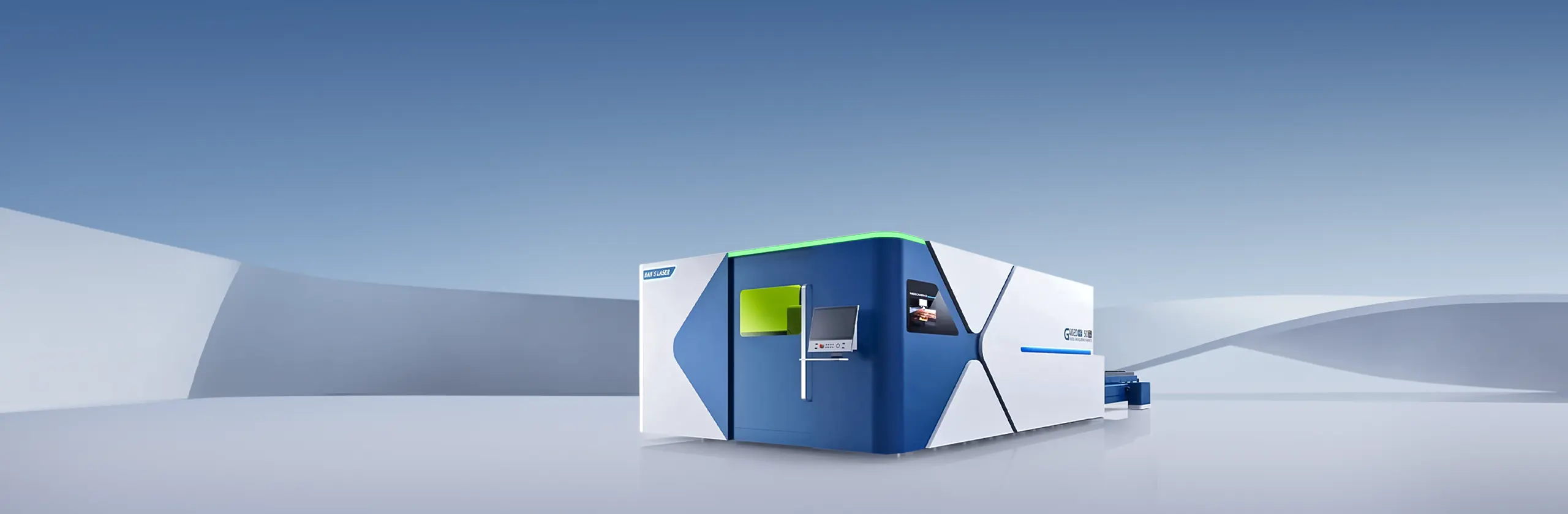

Serie HF 50
De 12 kW a 30 kw G3015 alta frecuencia 50 / g4020 alta frecuencia 50 / g4025 alta frecuencia 50
Serie HF 50 Muestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros
Resumen
Su primer paso hacia el procesamiento láser 2D de alta calidad

Adaptado al sistema de corte láser



Hemos cooperado en profundidad con Rexroth en algoritmos específicos. Nuestro sistema tiene un ciclo de inserción corto, inferior a 0,25 ms. Con más de diez años de experiencia líder en la industria en el campo del Corte láser, hemos desarrollado una solución de sistema especializada basada en mtx, hecha a medida para el corte láser.

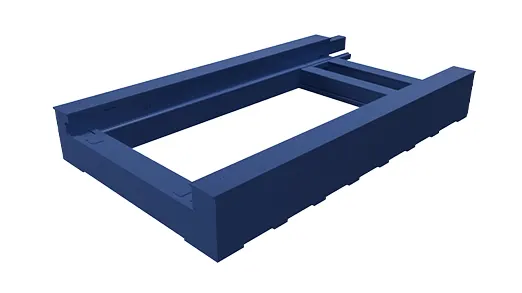

Marco resistente a la amortiguación



La cama es una estructura hueca integrada, que evita completamente la deformación causada por el calentamiento de alta potencia y la carga de la placa pesada. Gracias al diseño anti - amortiguación, la frecuencia de vibración es extremadamente baja, lo que garantiza alta velocidad y alta precisión.

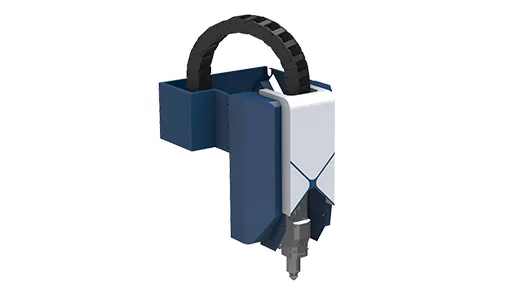

Accionamiento de Motor lineal de precisión nanométrica



Desarrollamos una tecnología de accionamiento de Motor lineal de precisión a escala nanométrica con un accionamiento de levitación magnética completa sin contacto de tres ejes. Al utilizar la transmisión de potencia directa sin ningún elemento de transmisión mecánica, podemos lograr una mayor aceleración y velocidad. Por lo tanto, esto nos permite lograr una eficiencia de corte más rápida.
Aceleración máxima: 5G
Velocidad máxima de posicionamiento: 300m / min

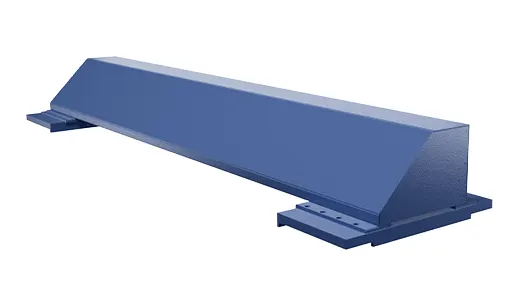

Precisión y medición absoluta



El sistema primero confirma la información de ubicación absoluta, que se guarda directamente en la Guía. La Guía adopta la medición de rejilla magnética de precisión a nivel nanométrico para lograr un control de retroalimentación de circuito cerrado completo. Esto reemplaza la medición tradicional de rejilla y logra una mayor precisión de Corte. También tiene una alta resistencia al polvo y estabilidad de uso.

Capacidad de corte
Muestra de datos técnicos
* solo para referencia, Todos los datos están sujetos a la documentación técnica real.

Serie HF 50

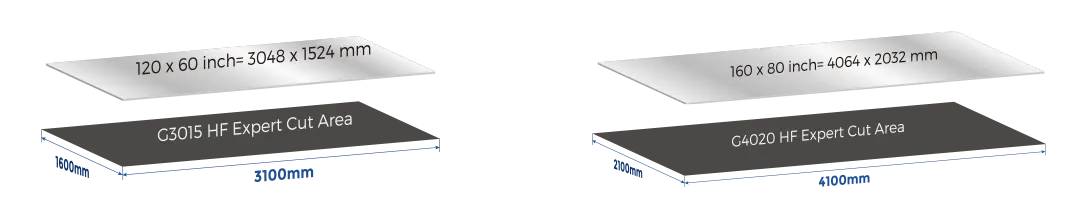

Superficie de trabajo [mm]

Velocidad máxima de posicionamiento del eje (x / y)

Aceleración máxima

Precisión

Repetibilidad

Peso máximo del papel

Potencia láser disponible

3100mm X 1600mm

300m / min

5g

0,01 mm

0005 M / min

2.150 kg / mesa

6kw, 12kw, 20kw, 30kw, 40kw, 50kw

4100mmx2100mm

300m / min

5g

0,01 mm

0005 M / min

3840 kg / mesa

6kw 12 kW 20 kW 30 kw 40 kW 50 kW
