PLT Series

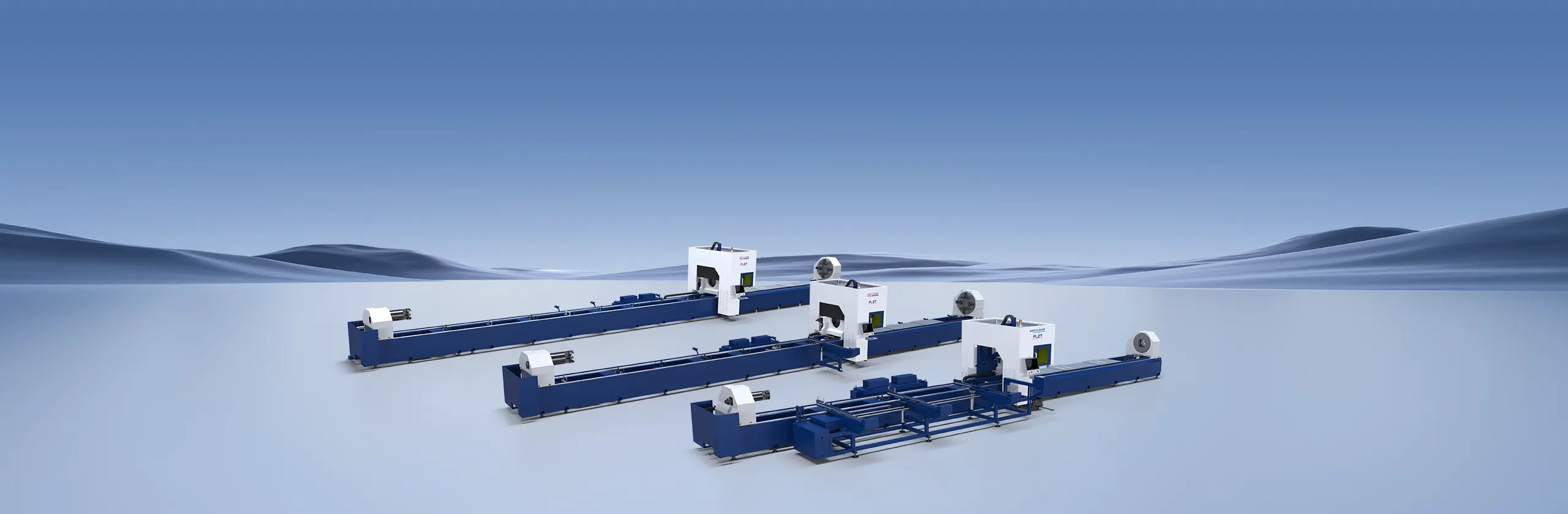

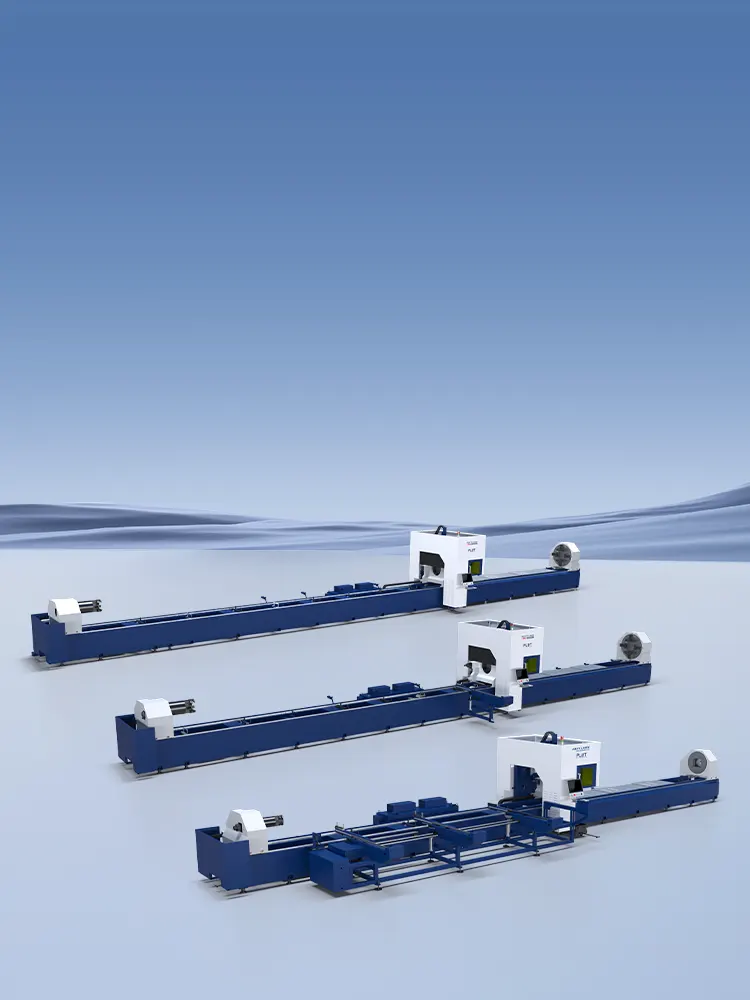

Máquina profesional de corte de tubos por láser de fibra Diseño modular para configuraciones flexibles Admite cargas de material de 6 m, 9 m y 12 m con opciones
PLT Series OpcionalMuestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros
Descripción general
Diseño modular, configuración flexible
La máquina cortadora láser profesional de tubos de la serie PLT es ideal para cortar tubos de acero al carbono, acero inoxidable, cobre, aleación de aluminio (tubos cuadrados, redondos, ovalados y con formas especiales), perfiles y otros tubos metálicos. Su alta velocidad, alta precisión, alta eficiencia y excelente relación calidad-precio la convierten en la opción preferida en la industria del procesamiento de tubos metálicos.

Estructura de cama horizontal

La estructura horizontal, equipada con guías lineales de alta precisión, garantiza una transmisión suave y eficiente, además de una gran capacidad de carga.

Mandriles de Precisión

Equipados con un sistema de transmisión de precisión para evitar la contaminación y mantener la precisión de la transmisión.

El sistema de tres mandriles ofrece recorrido completo en el segundo y tercer mandril, lo que elimina la necesidad de ajustar los engranajes al cambiar entre tubos grandes y pequeños.

Soporte flotante

La unidad de soporte se ajusta dinámicamente según el radio de rotación de la tubería. Controlada por un servomotor independiente, ofrece una respuesta rápida y una alta capacidad de carga, lo que garantiza un posicionamiento estable y mejora la precisión del mecanizado.

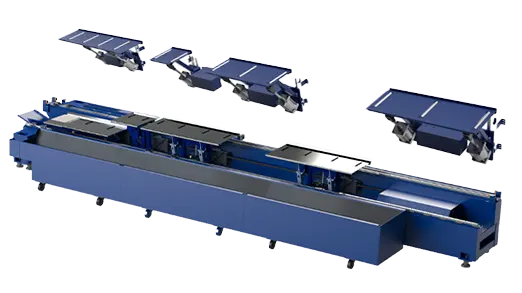

Sistema de Soporte Flotante

El dispositivo de descarga fijo cuenta con amortiguación y deslizamiento basculante, además de un sistema de reconocimiento guiado por visión, lo que permite la identificación precisa y la clasificación rápida de una amplia variedad de piezas. El sistema de descarga flotante de 6 metros tiene una gran capacidad de carga y puede manipular fácilmente tubos de más de 300 kg.

Cero Desperdicio

El cabezal de corte puede pasar por el mandril central y cortar en la dirección opuesta, logrando un desperdicio cero y optimizando el aprovechamiento del material.

Opcional
Corte biselado
Semiautomático
Completamente automático
Corte biselado
El cabezal de ranurado, con derechos de propiedad intelectual totalmente independientes, ofrece un rendimiento superior y garantiza un servicio posventa y un mantenimiento oportunos. Ranurado y empalme sin costuras, ideal para la soldadura posterior de estructuras de acero y tuberías de gran tamaño.

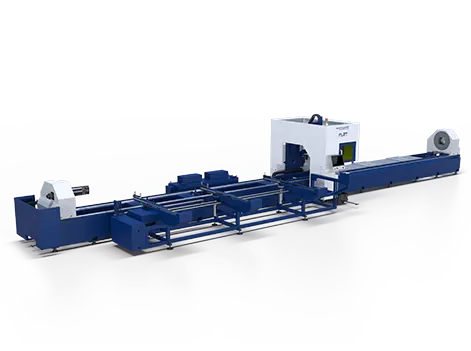

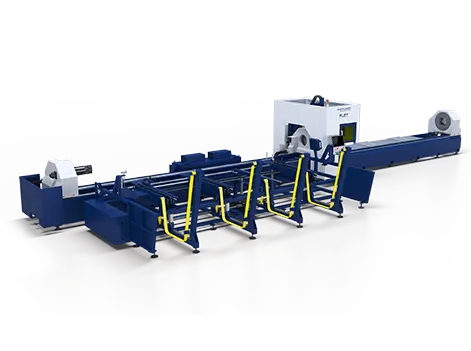

Semiautomático
Se pueden colocar filas de tubos en el mecanismo de carga, que completa automáticamente la carga, la alimentación y el alcance de la posición de sujeción del mandril de un solo tubo.

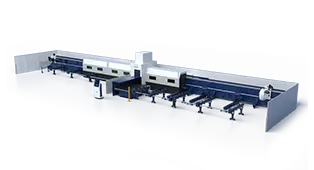

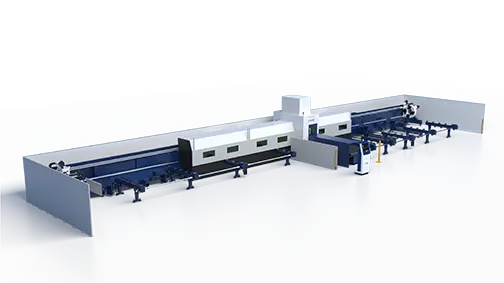

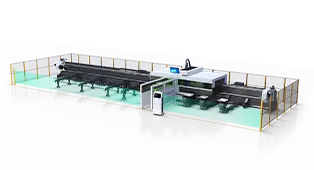

Completamente automático
Los paquetes de tubos se pueden apilar en el silo, y la carga, alimentación y alcance de los tubos individuales a la posición de sujeción del mandril se puede realizar de forma automática;
Muestras de corte
Datos técnicos
Múltiples formatos disponibles, todos los datos están sujetos a soluciones técnicas.

PLT Series

Diámetro del tubo redondo

Longitud lateral del tubo cuadrado

Precisión de posicionamiento

Repetibilidad (X/Y)

Velocidad máxima de posicionamiento (X/Y)

Velocidad máxima de posicionamiento (A/B/C)

Longitud máxima de carga

Longitud de descarga

Peso máximo del tubo

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
