TX Series

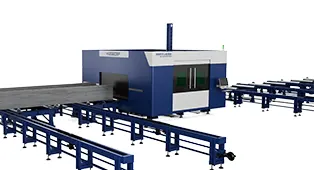

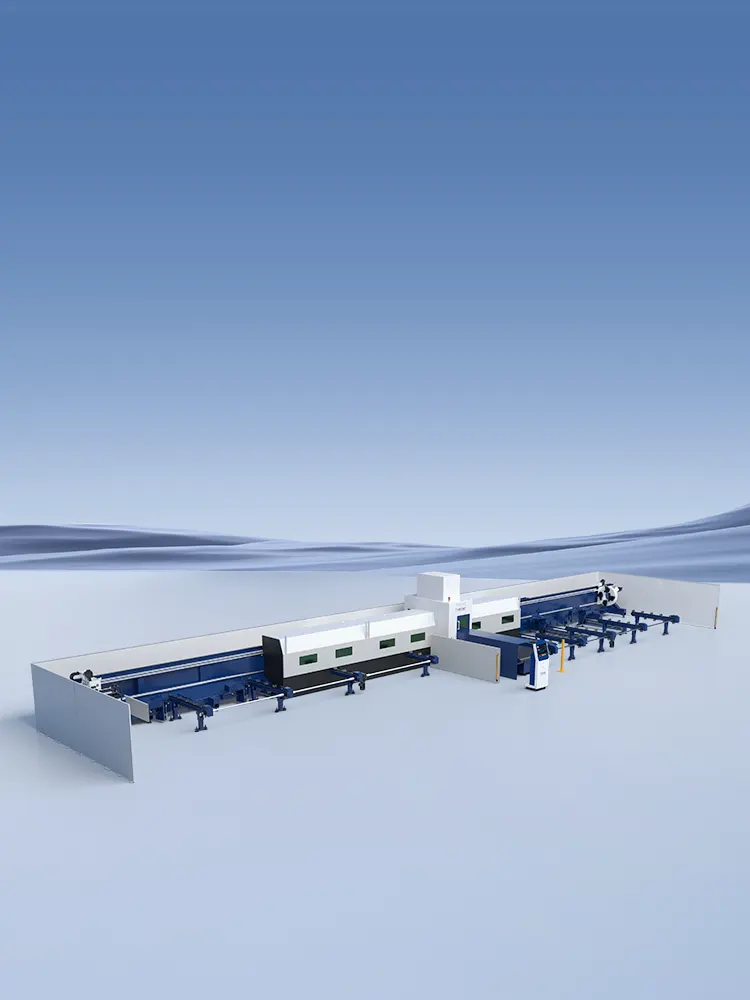

Máquina de corte de tubos por láser de fibra de alta resistencia Tecnología de procesamiento de tubos de alta resistencia, capaz de soportar cargas de hasta 1500 kg; Tecnología de control de bus para una respuesta rápida y alta eficiencia; Función opcional de corte biselado de ±45°;
TX Series OpcionalMuestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros
Descripción general
Manipulación flexible de tubos y perfiles pesados
La máquina de corte láser de tubos de la serie TX es ideal para cortar tubos de acero al carbono, acero inoxidable y aleación de aluminio (cuadrados, redondos y ovalados). Su profesionalismo, alta velocidad, alta precisión y rentabilidad la convierten en la opción preferida en la industria del procesamiento de tubos metálicos.

Cero Desperdicio

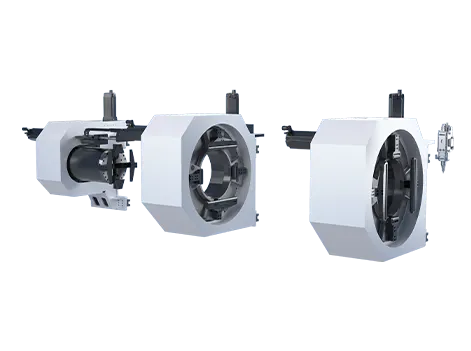

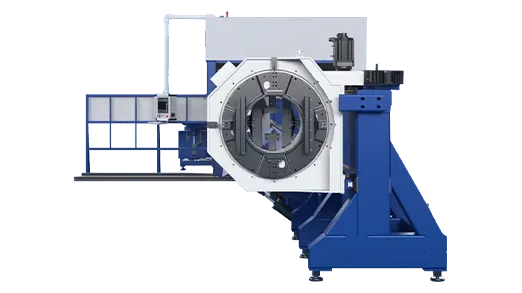

El cabezal de corte puede cruzar el mandril central para realizar cortes inversos, logrando cero desperdicio. El mandril está completamente integrado en todo el proceso, con el mandril central y el mandril de descarga integrados, lo que permite cambiar entre tubos grandes y pequeños sin cambiar las mordazas.

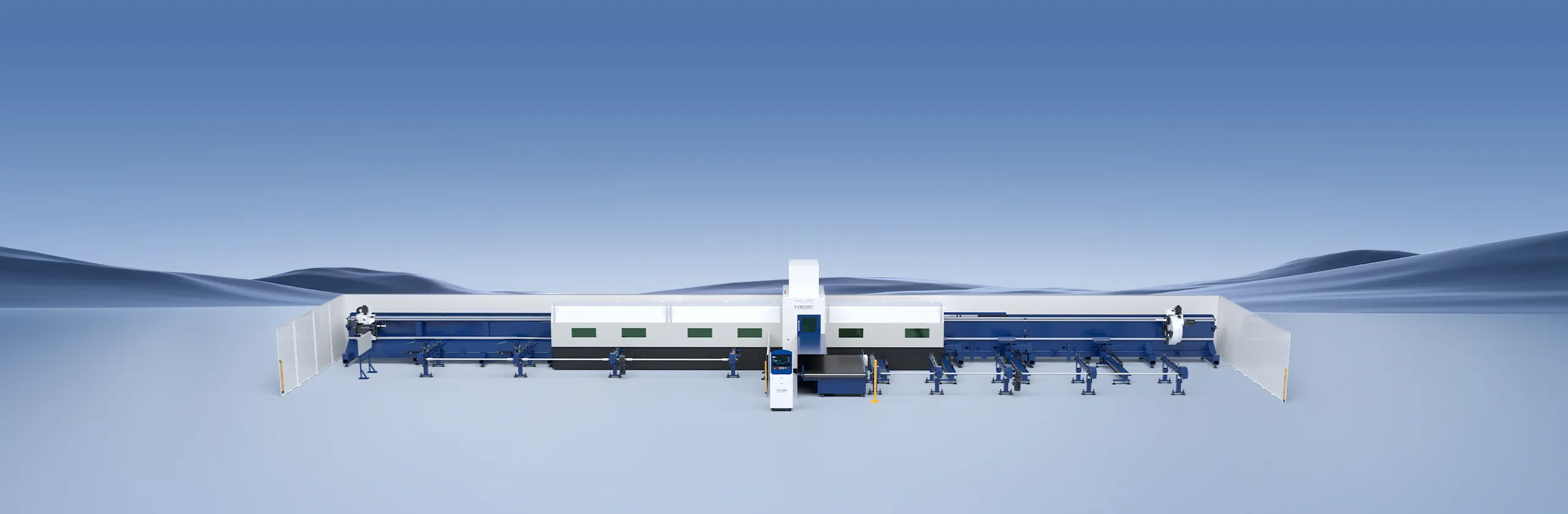

Bancada de máquina de montaje lateral

Una estructura robusta, estable y fiable soporta la carga y descarga de tubos de 12 metros, garantizando así la precisión de la máquina a largo plazo. Los engranajes de piñón y cremallera de precisión y las guías lineales de rodillos garantizan una transmisión precisa.

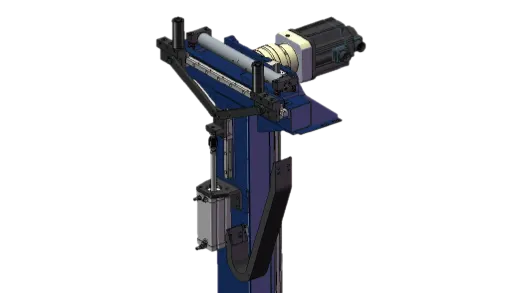

Soporte asistido por seguidor

Equipado con función de centrado, el dispositivo de soporte siempre sigue el material de la tubería. Gira y flota hacia arriba y hacia abajo para garantizar un soporte eficaz y evitar que la tubería se deforme.

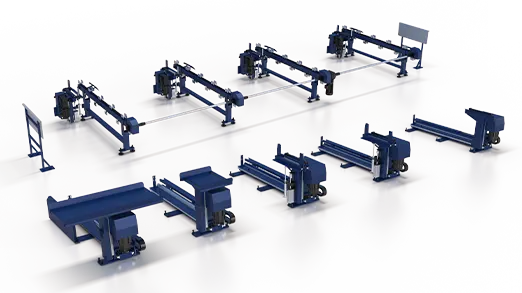

Dispositivo de carga y descarga

El mecanismo de carga y descarga semiautomático estándar simplifica y optimiza la carga. Cuatro juegos de palés de descarga flotantes proporcionan soporte auxiliar y mejoran la precisión del mecanizado.

Opcional
Máquina cortadora de tubos láser de alta resistencia con tres mandriles
Cuatro mandriles y de alta resistencia
Corte biselado

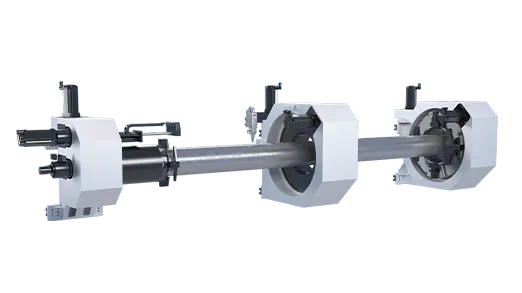

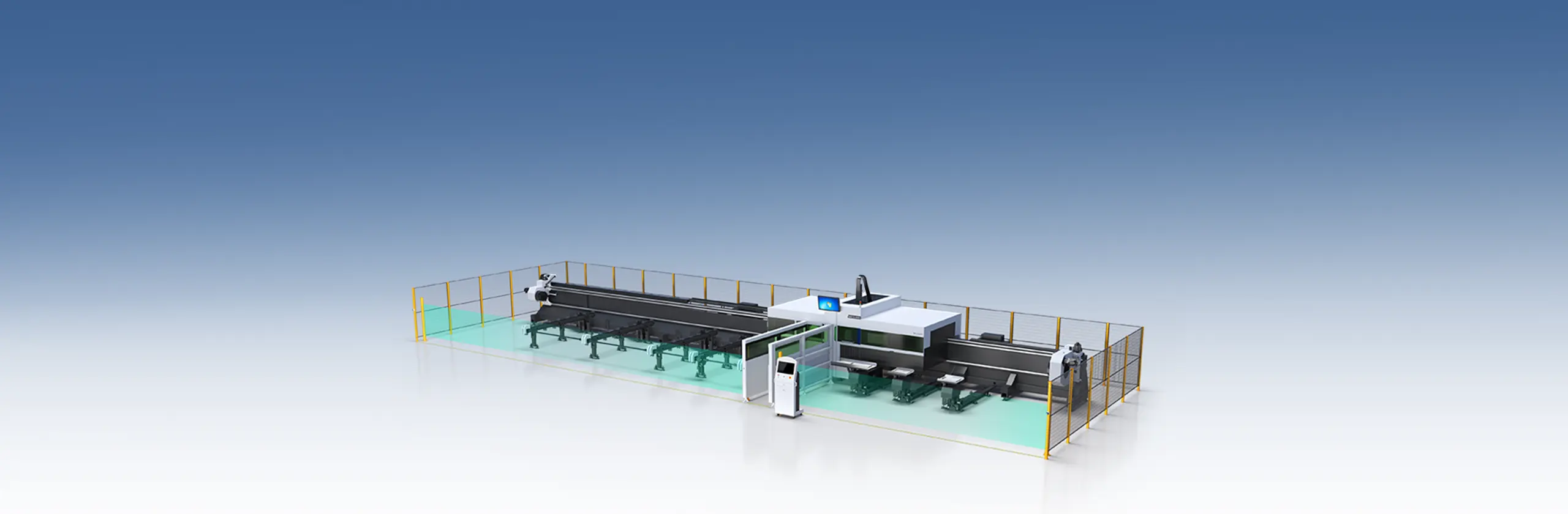

Máquina cortadora de tubos láser de alta resistencia con tres mandriles
Las máquinas de procesamiento de tubos y perfiles de alta resistencia logran cero desperdicios gracias a la tecnología de carga de tubos de alta resistencia, con una capacidad de carga de 1500 kg. Utilizan un sistema de control de bus Han para una respuesta rápida y una alta eficiencia.

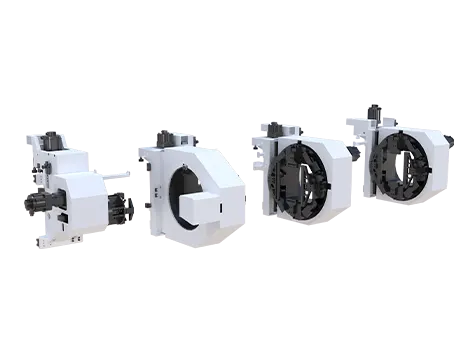

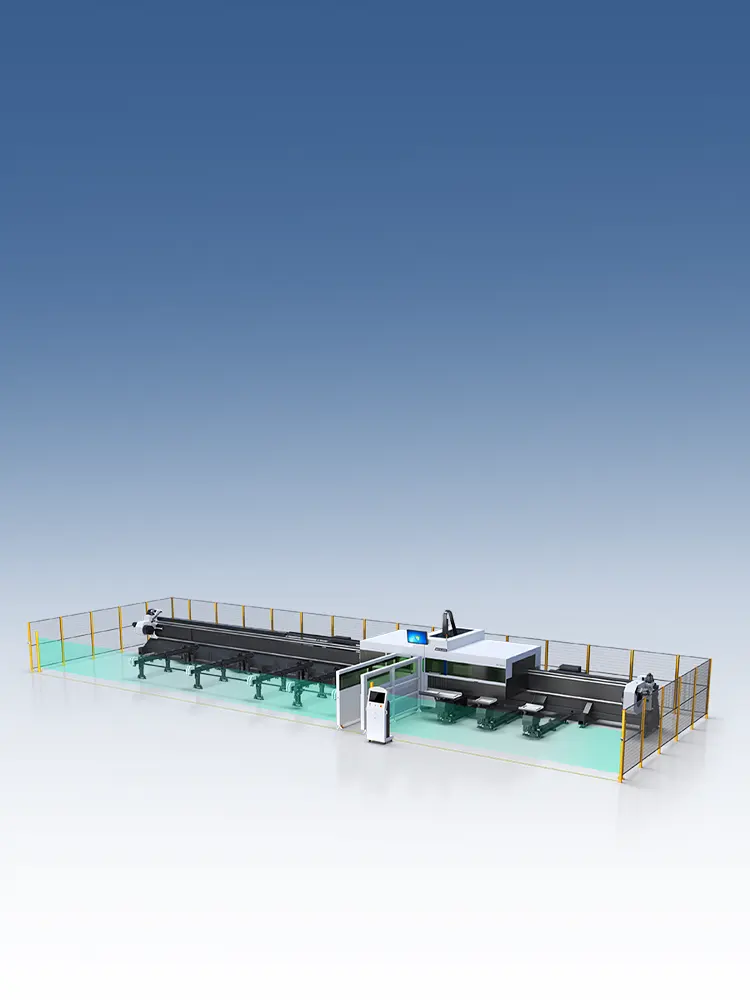

Cuatro mandriles y de alta resistencia
Puede descargar material en cualquier área dentro del rango de recorrido, evitando el área de operación manual; corte conmutativo de cuatro mandriles, múltiples métodos de sujeción con, fácil con desechos "0".

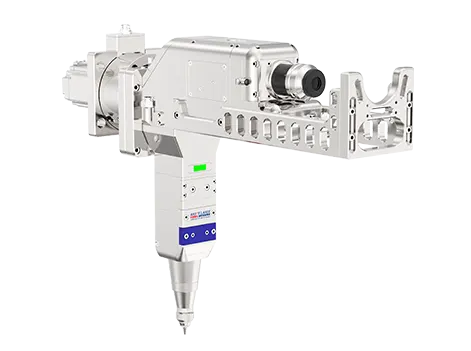

Corte biselado
El cabezal de ranurado, con derechos de propiedad intelectual totalmente independientes, ofrece un rendimiento superior y garantiza un servicio posventa y un mantenimiento oportunos. Ranurado y empalme sin costuras, ideal para la soldadura posterior de estructuras de acero y tuberías de gran tamaño.
Muestras de corte
Datos técnicos
Múltiples formatos disponibles, todos los datos están sujetos a soluciones técnicas.

TX Series

Diámetro del tubo redondo

Longitud lateral del tubo cuadrado

Precisión de posicionamiento (X/Y)

Repetibilidad (X/Y)

Velocidad máxima de posicionamiento (X/Y/Z)

Longitud máxima de carga

Peso máximo del tubo

Longitud de descarga

Ф40-360mm

□40-250mm

±0.05mm/1000mm

±0.05mm

60rpm

6000-12000mm

1000kg (7bar)

0-6000mm

Ф50-500mm

□50-350mm

±0.01mm/1000mm

±0.01mm

40rpm

4000-12000mm

1500kg (7bar)

0-9000mm

Ф80-660mm

□80-450mm

±0.01mm/1000mm

±0.01mm

30rpm

6000-12000mm

2800kg (7bar)

0-12000mm
