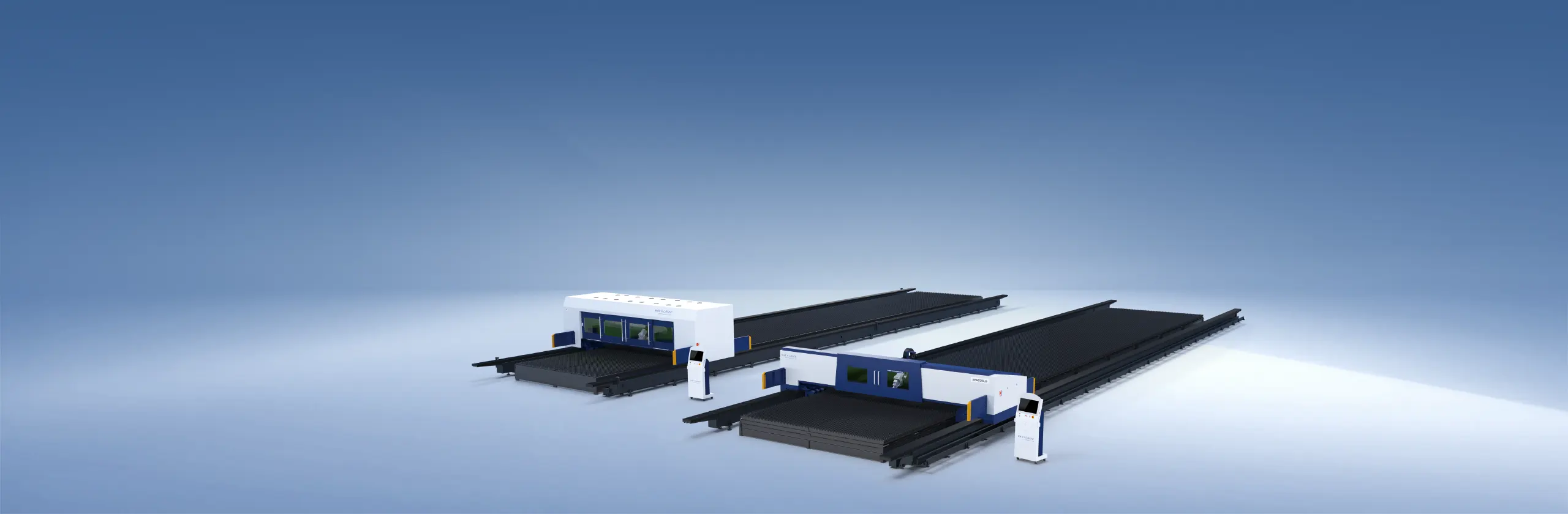

Sistema de corte láser de fibra óptica eficiente y estable
• Los costos operativos son extremadamente bajos, la estabilidad es buena y la adaptabilidad es Fuerte.
• Estructura de pórtico de doble tracción, equipada con un reductor de precisión de alto par, alta precisión, inercia razonable y relación de par para garantizar el funcionamiento estable de la máquina herramienta;
• Los láseres de fibra óptica están diseñados con modularidad y redundancia de semiconductores y funcionan continuamente las 24 horas del día para cumplir con los requisitos de la producción industrial continua.
• Los láseres de fibra óptica utilizan el raro elemento iterbio como material luminoso, con una tasa de conversión electroóptica de hasta el 35%, lo que lo hace más bajo en carbono y más económico.

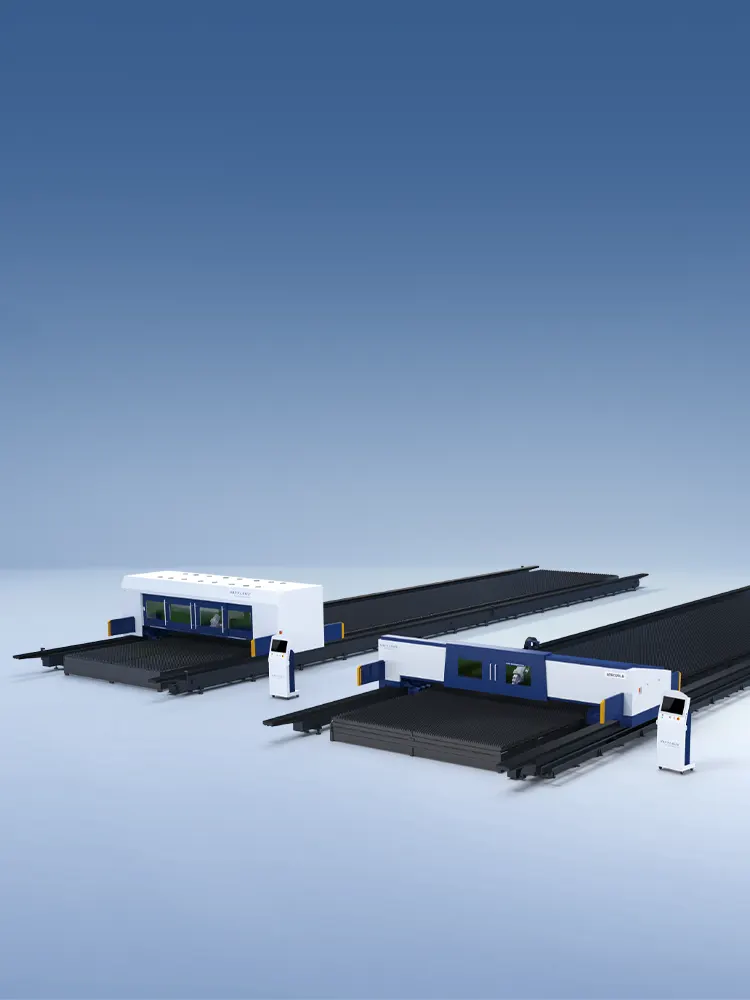

Plataforma de corte modular
Montaje modular, la Mesa de trabajo y la máquina herramienta están completamente separadas, evitando el efecto térmico del Corte láser de alta potencia y evitando el impacto y la vibración durante la carga y descarga.

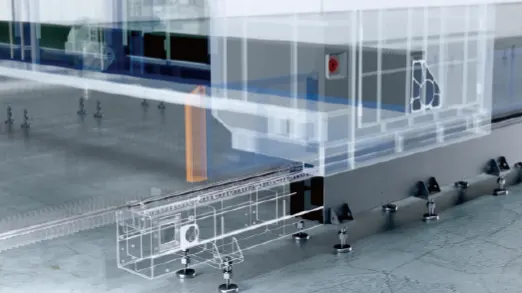

Cuerpo de la cama de la máquina herramienta
• adopta una estructura de alta rigidez y gran sección transversal, y la placa de acero se dobla y se solda. Después de la optimización a través del análisis de elementos limitados (fea), las costillas de soldadura están incrustadas en las direcciones horizontal y vertical del interior;
• acero de alta calidad, recocido, mecanizado en bruto, envejecimiento por vibración, acabado de máquinas herramienta Mitsubishi japonesas, y finalmente acoplamiento de precisión.
- garantizar así, en última instancia, una precisión muy elevada.
Protección de máquinas herramienta
El interruptor del botón de parada de emergencia se instala en una posición visible a ambos lados del travesaño, y el interruptor mecánico se utiliza para controlar el viaje de cada eje en ambos extremos. Al mismo tiempo, se adopta un dispositivo de amortiguación para garantizar efectivamente la seguridad del Movimiento de la máquina herramienta.
Vigas de aluminio exprimidas
• Cuando el ancho del formato es inferior a 4,5 m, se utiliza una viga exprimida de alta rigidez, que se optimiza a través del análisis de elementos limitados. El diseño de la cavidad interna puede dispersar eficazmente los esfuerzos internos y externos, logrando así una estructura más ligera y un mayor rendimiento dinámico.
• La conexión entre el travesaño y la bandeja adopta una estructura telescópica adaptativa que garantiza la estabilidad de corte a largo plazo en diferentes condiciones de funcionamiento.
Compensación automática de retroceso
Los lados izquierdo y derecho del deslizador del eje X están integrados con un mecanismo automático antiretroceso. El sistema garantiza un compromiso preciso de los estantes y resuelve el desafío de la precisión de transmisión a larga distancia en aplicaciones de gran formato, mejorando la estabilidad de posición dentro del rango de operación extendido.
Serie gigante
Potencia láser
Área de corte (x X y)
Precisión de posicionamiento
Precisión de posicionamiento repetida
Velocidad máxima de corte
Aceleración
Peso de la máquina
Tamaño (l × W × h)
20kw / 30kw
8000mm × 3000m
Eje x: + 0,07 mm Eje y: + 0,05 mm (longitud total)
Eje x: 0,05 mm Eje y: 0,05 mm (longitud total)
70m / min
0,7g
Unas 5,6 toneladas
Unos 12 m × 4,9 m × 2,1 m
