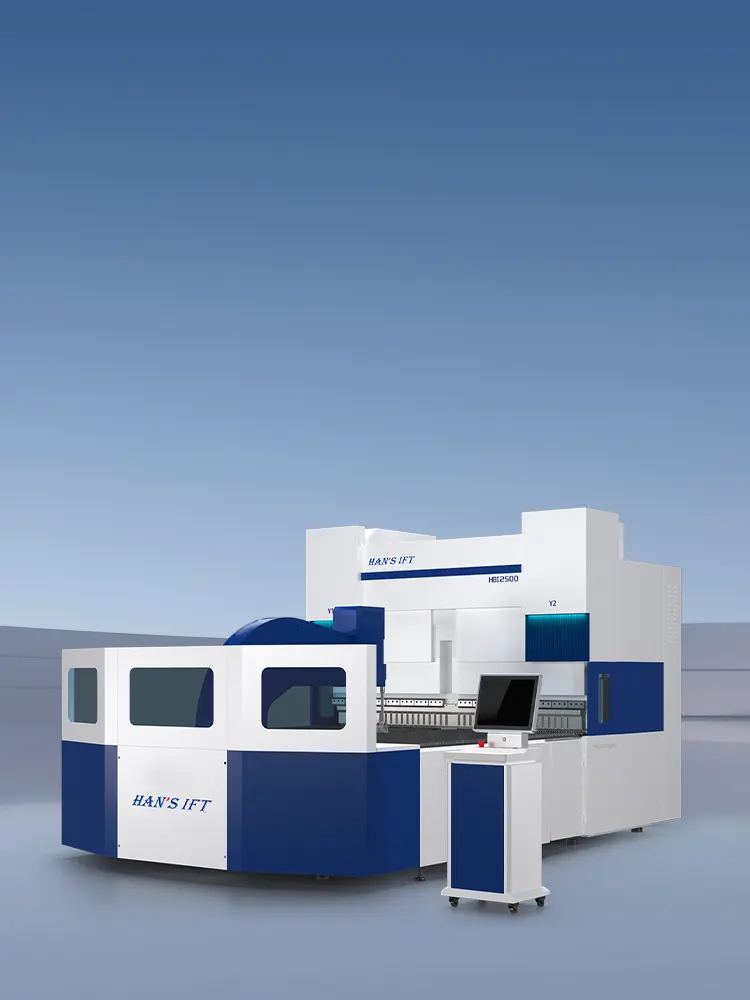

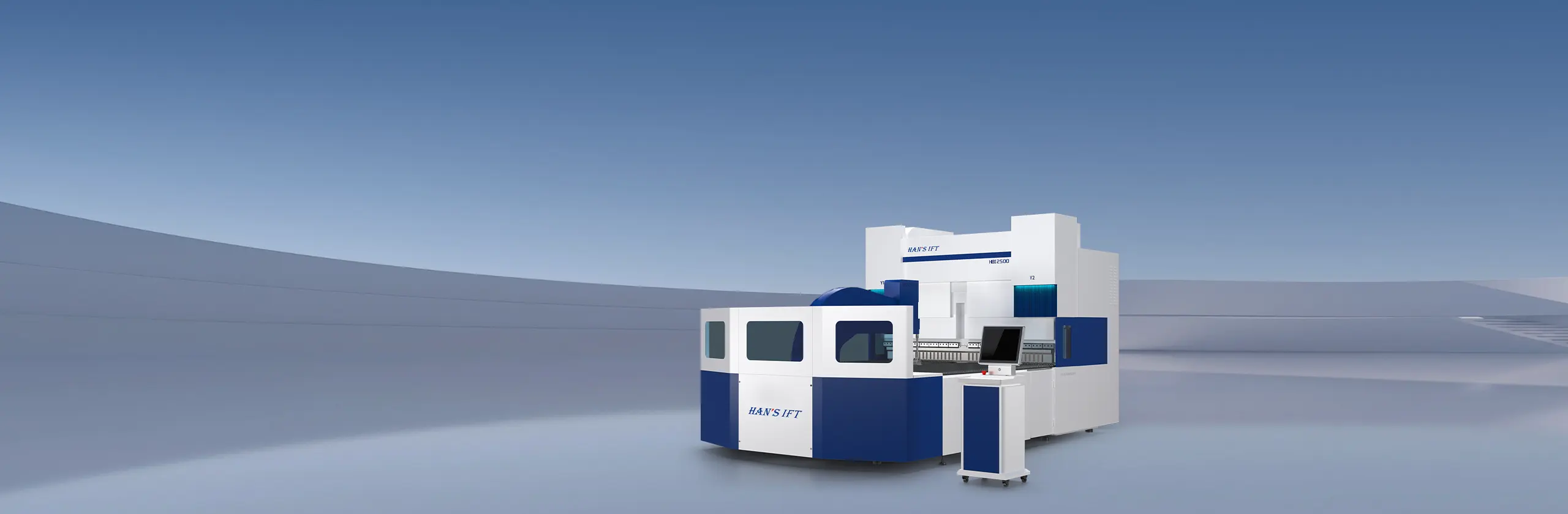

HBI Series
Centro de doblado multifacético Posicionamiento único para doblado de múltiples bordes y pasadas, con ciclo de corte optimizado; Alimentación y doblado automáticos para reducir los costos de mano de obra.
HBI Series Muestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros
Descripción general
Se utiliza ampliamente en la fabricación de gabinetes y chasis, utensilios de cocina, muros cortina, puertas, ascensores, electrodomésticos y muebles para el conformado de alta velocidad de piezas complejas de chapa metálica.

Posicionamiento automático CNC

El movimiento sincronizado multieje permite el plegado de múltiples bordes y en múltiples pasadas en una sola configuración, lo que reduce drásticamente el tiempo de ciclo y aumenta la eficiencia entre dos y tres veces en comparación con las prensas plegadoras CNC convencionales.



Los sistemas integrados de alimentación y flexión minimizan la intervención manual, reducen la intensidad del trabajo y disminuyen los costes laborales.

Herramientas versátiles

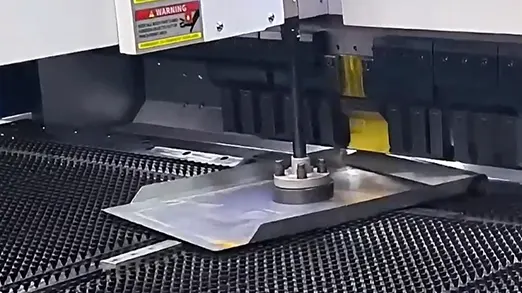

Un solo troquel permite realizar procesos de conformado complejos, como aplanado, doblado en arco, doblado inverso y rebordeado, eliminando la necesidad de utillaje personalizado. Gracias a su mayor capacidad de procesamiento, ofrece una adaptabilidad flexible a una amplia gama de pedidos.



La alineación automática de las láminas, junto con un sistema de sujeción sin arrugas, garantiza una precisión dimensional constante y una calidad uniforme de las piezas, lo que permite una producción de alto volumen y de primera calidad.

Recorrido efectivo del eje X

Desplazamiento efectivo en el eje Y

Diámetro de la placa de apoyo C

Distancia mínima (eje C a la punta de la herramienta)

Ancho máximo de curvatura

Altura máxima de flexión (todos los lados)

Tamaño máximo de hoja desplegada

Capacidad de flexión (espesor)

Precisión de doblado

120mm

200mm

100mm

150mm

1500mm

170mm

1500 x 1500mm

Steel: 1.5mm Stainless Steel: 1.0 mm Aluminum: 2.0 mm

0-180°

120mm

200mm

100mm

150mm

2000mm

170mm

1500 x 2000mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

120mm

305mm

100mm

150mm

2500mm

170mm

2500 x 1250mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°
