MPS-T5
Potencia disponible: 1500w - 6000kw (opcional) Tipo de modelo: semiautomático Carga, carga totalmente automática, etc.
MPS-T5 Casual Muestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros
Resumen

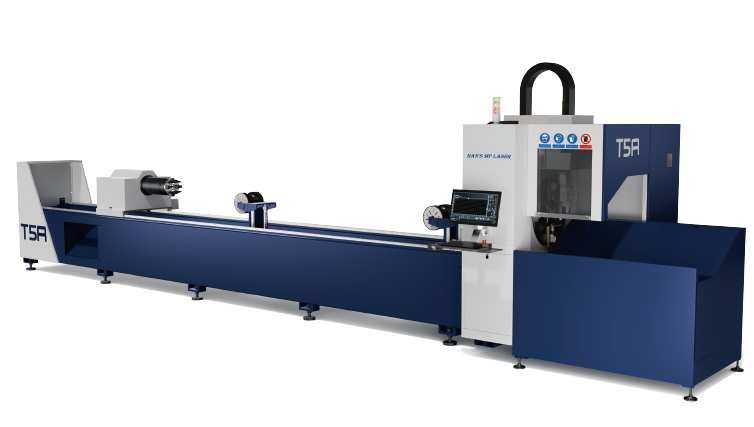

Máquina profesional de corte de tubos láser, tres soluciones, seis configuraciones
Se pueden elegir diferentes modelos de acuerdo con diferentes necesidades. Láser La Potencia es opcional de 1,5 kW - 6 KW. La máquina estándar t5a se puede equipar con semiautomatismo Carga, carga totalmente automática, asistencia a ruedas de diámetro variable Descarga, retención de escoria, etc.

Máquina de soldadura pesada de alta resistencia



Soldadura de acero de alta calidad: el acero de alta calidad garantiza la rigidez estructural y minimiza el estrés de soldadura.

Tratamiento térmico en dos etapas: eliminar el recocido por esfuerzo después de la soldadura + envejecimiento secundario después del semiacabado, evitar la deformación a largo plazo y mejorar la resistencia sísmica, la rigidez y la estabilidad.

Procesamiento integrado de pórtico: el Centro de mecanizado de precisión importado superior realiza un solo procesamiento para garantizar la precisión de la cama (+ 0015 mm) y la precisión de montaje.

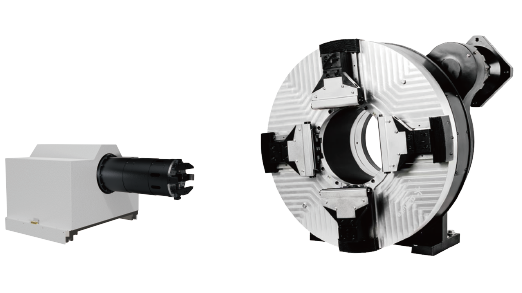

Doble Chuck para evitar vibraciones de mecanizado



Diseño de sellado de viaje completo: los componentes de Chuck delanteros y traseros integrados a prueba de polvo garantizan la entrada de cero contaminación y la menor inercia a alta velocidad.

Abrazadera multifuncional: la pinza de doble rodillo puede sujetar firmemente tubos redondos, cuadrados, rectangulares, vigas I y tubos de perfil especiales simétricos.



Doble Chuck para evitar vibraciones de mecanizado


El diseño completamente sellado de la pinza evita la entrada de escombros. El deslizador guía de precisión con componentes endurecidos y resistentes al desgaste garantiza una precisión de ± 0,01 mm. El tramo optimizado y la rigidez (desviación inferior a 0,05 mm) del soporte de doble rollo garantizan una compresión estable a alta velocidad.

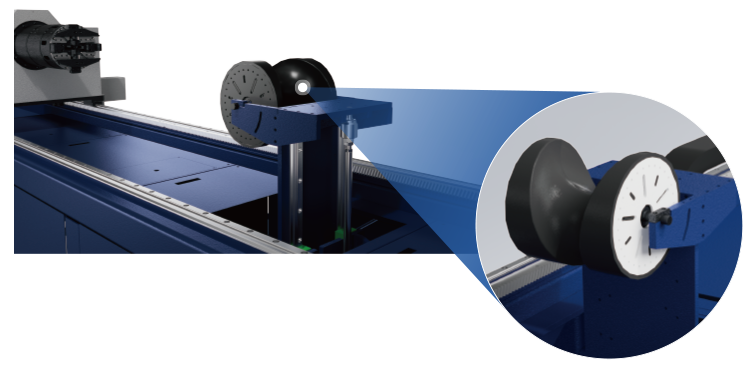

Carga de soporte de ruedas de diámetro variable



Reducir la vibración de la rotación de alta velocidad de la tubería, hacer que el Corte sea más preciso, reducir el hundimiento de la tubería, aumentar la rectitud de la tubería y evitar que la tubería se balancee a la izquierda y a la derecha.

Corte antiaéreo


Monitorear la longitud de la cola en tiempo real para evitar cortes vacíos. El sensor monitorea en tiempo real si la longitud de la cola del tubo es mayor o igual al valor establecido para evitar que la cabeza de Corte se corte en blanco.

Tracción adaptativa de un solo Chuck


La tracción adaptativa hace que el Corte sea flexible y eficiente. El soporte de tracción se utiliza para tuberías de tracción adaptativas. Asegúrese de que la tubería siempre esté en el golpe de alimentación.

Casual

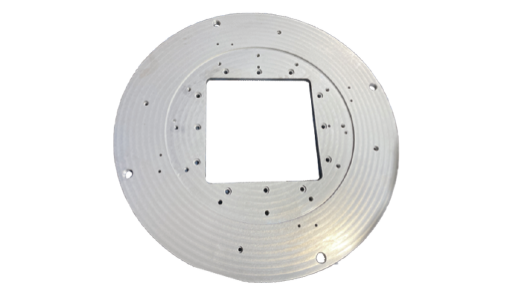

Procesamiento inclinado
Semi-automatic loading
Fully automatic loading
Procesamiento inclinado
Convencer a los procedimientos de soldadura posteriores. Soporta una variedad de tipos de pendientes, como pendientes en forma de silla de montar, pendientes en forma de k, pendientes en forma de y, pendientes en forma de w, pendientes en forma de X. Espera un momento.

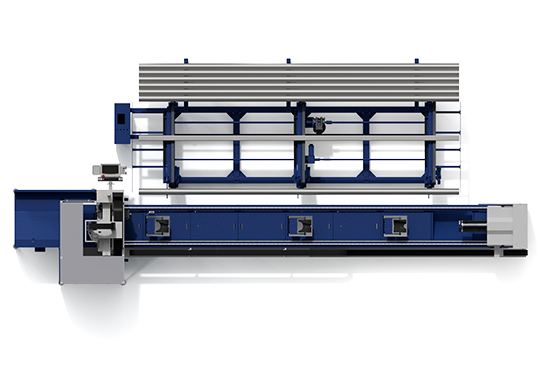

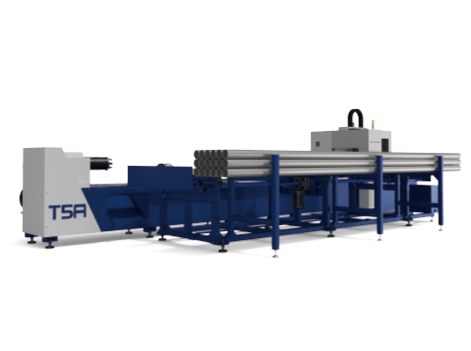

Semi-automatic loading
Requisitos de la tubería: ● longitud de la tubería: 5.500 mm - 6.100 mm ● tubo único: peso: ≤ 80 kg ● tubo redondo: 0,20 mm a 0,120 mm ● tubo cuadrado: 20 x 20 mm - 120 mm x 120 mm

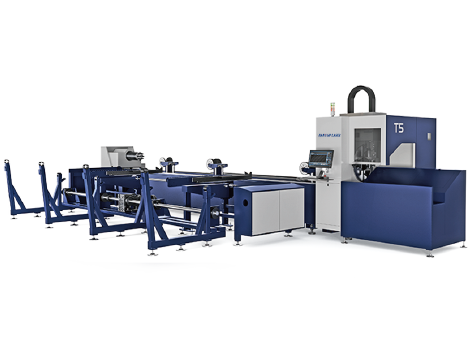

Fully automatic Loading
Pipe requirements: ● Pipe length: 5500mm-6000mm ● Single pipe: weight: ≤90kg ● Round pipe: Φ20mm-Φ150mm ● Square pipe: 20 x 20mm-120mm x 120mm ● Rectangular pipe section side length: 20mm-120mm
Capacidad de corte
Acero inoxidable de 12 mm
Acero inoxidable de 12 mm
Acero inoxidable de 12 mm
Acero inoxidable de 12 mm
Muestra de datos técnicos
* solo para referencia, Todos los datos están sujetos a la documentación técnica real.

Serie T5

Longitud máxima de la tubería procesable

Velocidad máxima

Aceleración máxima de funcionamiento

Capacidad máxima de carga (unidad única)

Longitud del material de cola

Rango de espesor de la pared del material

Capacidad de procesamiento

≤6500mm

T5mini: 200R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H Beam≤8#

≤ 6500mm

T5: 120rmin

1.0g

260 kg (≤ 43 kg / m)

≥ 80 mm

≥ 0,8 mm

Viga H ≤ 20
