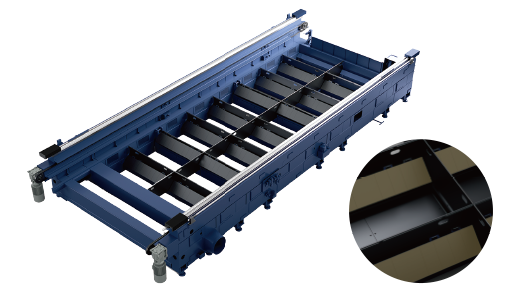

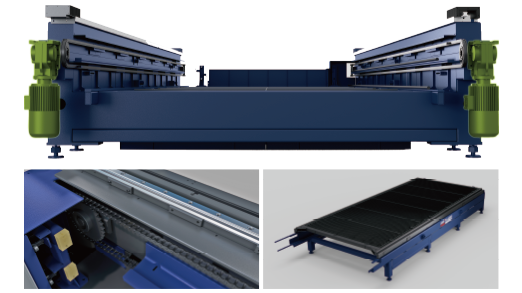

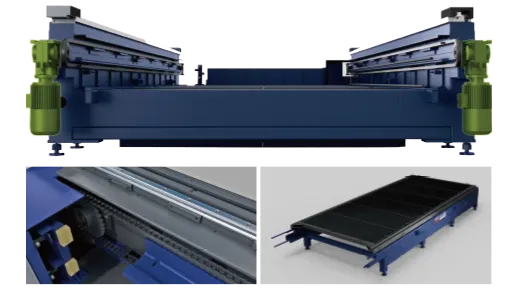

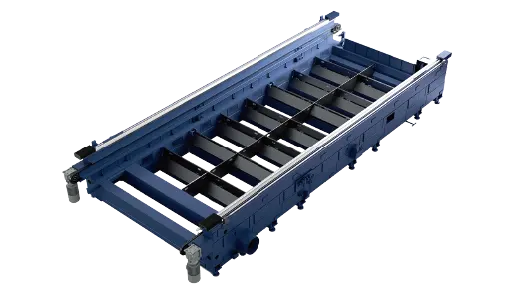

• El Cuerpo de la cama se solda y forma con acero al carbono, y luego se trata con recocido, mecanizado en bruto, envejecimiento por vibración, acabado y otros procesos para lograr una alta precisión.
• La estructura hueca integrada no se ve afectada por el alto calor de la placa, lo que realmente evita el riesgo de deformación de la cama causada por el calentamiento de alta potencia y cumple con los requisitos de uso de alta potencia de 30000 W.
• Estructura de protección de ladrillos refractarios de alta potencia, fácil mantenimiento y bajo costo de mantenimiento.

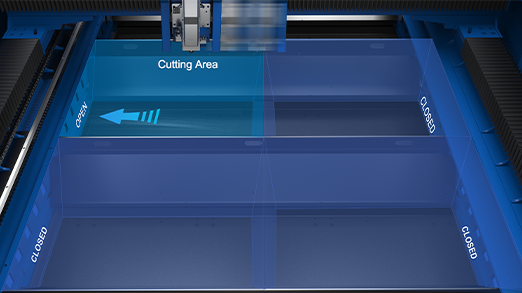

Siguiendo el trabajo de corte, el volumen de aire de cada salida de aire se distribuye inteligentemente a cada estructura de zona, lo que mejora efectivamente la capacidad de ventilación y eliminación de polvo de la zona de procesamiento.

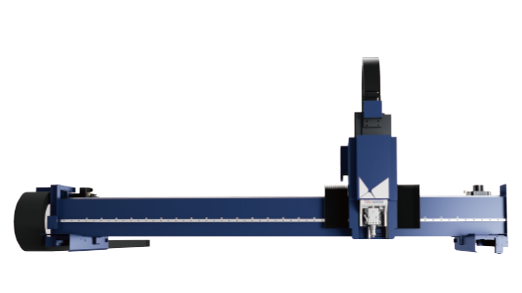

• Peso ligero, alta densidad, buena rigidez, fuerte adaptabilidad, alta estabilidad y rendimiento dinámico superior.
• Estructura del estante del eje z, resistente al impacto y a la contaminación.
• La estructura de instalación del bloque de presión de la Guía evita que el impacto de la cabeza de corte cambie la precisión del montaje de la Guía.
Han ultra alta potencia cabeza de corte inteligente, 100% de diseño independiente. El sistema óptico central con derechos de propiedad intelectual independientes puede transportar una potencia súper alta de 30 KW. El rendimiento del servomotor es preciso y estable, y puede adaptarse a las peores condiciones de trabajo. Excelente estructura, Camino óptico independiente, prevención de la contaminación y rendimiento de sellado líder. Monitoreo inteligente y fácil interacción hombre - computadora.
Los láseres de fibra continua 4kw - 30kw de la serie multimodo Photon C de han están equipados con nuevos módulos ópticos de alta potencia. La eficiencia de conversión electroóptica del módulo es superior al 40%, lo que reduce fundamentalmente el consumo general de energía. El equipo está equipado con un sistema de control electrónico de nueva generación desarrollado de forma independiente, con una mayor compatibilidad, operación simple y fácil de usar, monitoreo interno en tiempo real, respuesta rápida de retroalimentación de datos y respuesta de pulso de modulación a nivel de microsegundos. Control estricto de la calidad del haz, con el análisis de escenarios de aplicación de expertos coreanos en láser, para dar pleno juego al rendimiento del láser.
El lenguaje de diseño es simple, el color de la interfaz es brillante, la ventana de operación es intuitiva y fácil de usar, y la "fundación 0" es fácil de operar.
Equipado con los algoritmos de comunicación de monitoreo de bus de cabeza de corte más avanzados y detección de alerta temprana, combinado con el mapa de detección del Estado de corte, maximiza la vida útil y la calidad de corte de la cabeza de Corte.
Serie HF
Potencia de la fuente láser

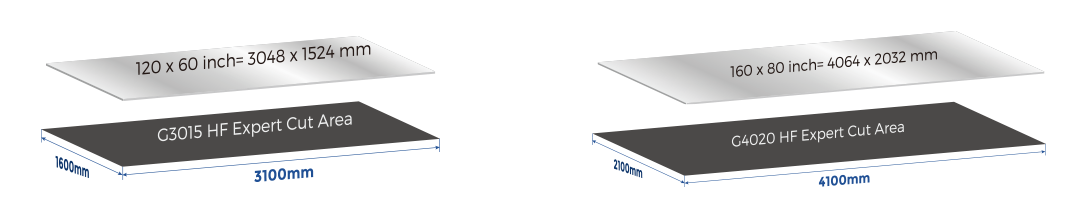

Área de trabajo
Velocidad máxima de posicionamiento del eje (x / y)
Aceleración máxima
Repetibilidad
Peso máximo de carga
3kw - 60kw (opcional)
3150 mm x 1620 mm
200 m / min
2,8 gramos
0,02 mm
2.150 kg
3kw - 60kw (opcional)
4100mmx2100mm
200 m / min
2,8 gramos
0,02 mm
3840 kg
3kw - 60kw (opcional)
6200mmx2600mm
160m / min
2.5g
0,02 mm
7.200 kg
3kw - 60kw (opcional)
8200mm × 2600mm
160m / min
2.5g
0,02 mm
9.600 kg
3kw - 60kw (opcional)
10100 mmx2600mm
140 metros por minuto
1,5 gramos
0,05 mm
12000 kg
3kw - 60kw (opcional)
12100mmx2600mm
140 metros por minuto
1,5 gramos
0,05 mm
14.100 kilogramos
3kw - 60kw (opcional)
12100mmx3100mm
140 metros por minuto
1,5 gramos
0,05 mm
16000 kg
