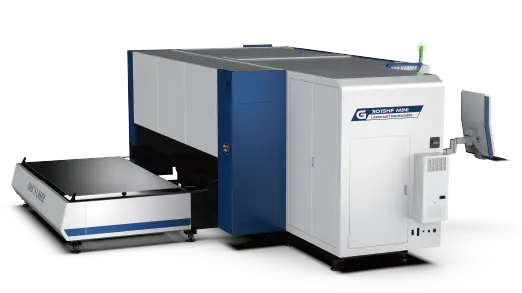

HF Mini
Máquinas herramienta de corte de metales Potencia disponible: 3kw - 20kw Diseño compacto • estructura segura y confiable
HF Mini Casual Muestra de datos técnicos
Rellene para descargar o Póngase en contacto con nosotros

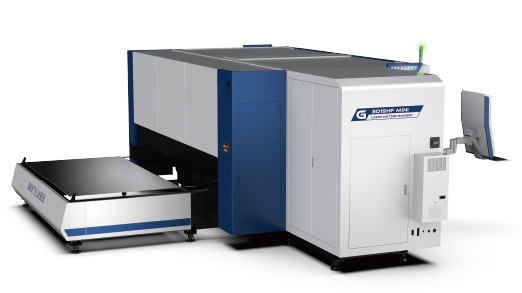

Resumen
Sistema compacto de corte láser de alta potencia: seguridad, ahorro de espacio, optimización de precisión
Este sistema de corte láser totalmente cerrado integra vidrio de Seguridad od5 +, reducción de ruido y eliminación de polvo de alta eficiencia, lo que permite un espacio de trabajo más limpio. Su diseño modular compacto ahorra un 25% de espacio, al tiempo que admite áreas de corte súper altas y grandes (hasta 3x16m). Funciones opcionales como el reemplazo automático de la boquilla, la tecnología de gas Mix - M y el bajo consumo de nitrógeno mejoran la precisión, la velocidad y la rentabilidad de diversas aplicaciones industriales.

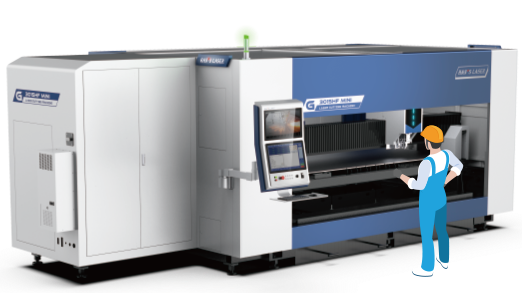

Seguridad láser



Máquinas completamente cerradas con ventanas de vidrio láser od 5 +:

proteger los ojos y la piel de la radiación láser;

reducir la contaminación acústica;

reducir la contaminación por humo de corte;

proporcionar un buen ambiente de trabajo;

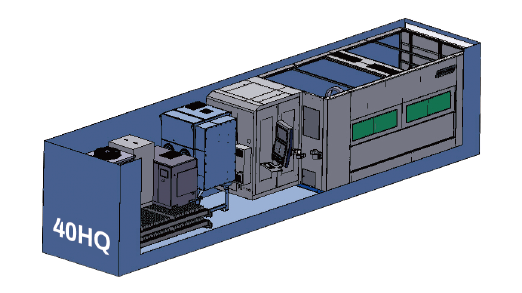

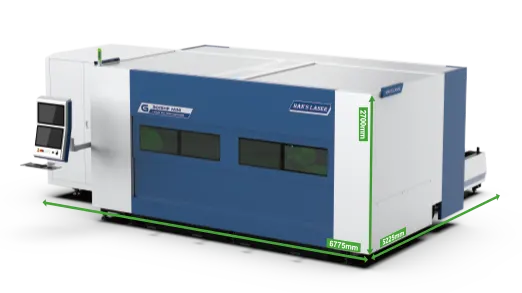

Ahorre un 25% de espacio



El diseño es compacto y fácil de mantener.

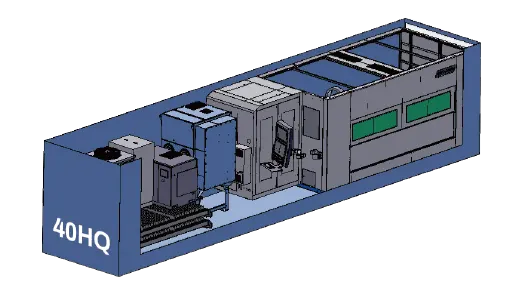

Todos los motores de accionamiento de la Mesa de trabajo del Gabinete eléctrico, la fuente láser, el sistema neumático, el sistema de lubricación, están integrados en el marco principal, con una colocación flexible, fácil instalación y mantenimiento, lo que mejora efectivamente la utilización del espacio de producción, reduce la superficie ocupada de la máquina y ahorra costos de transporte.

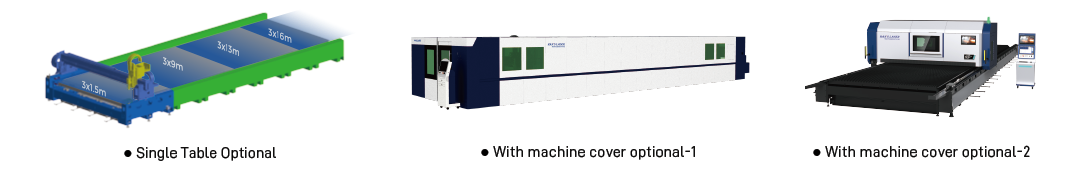

Disponible en una sola Mesa



Mesa de corte única 3x1.5m opcional

Área de Corte que se extiende fácilmente a 3x9m ⁄ 3x13m ⁄ 3x16m;

reducir la inversión en el negocio de corte láser de alta potencia;

zonas de corte tardío para elegir;

dos tipos de tapas para máquinas

Corte por plasma reemplazable;

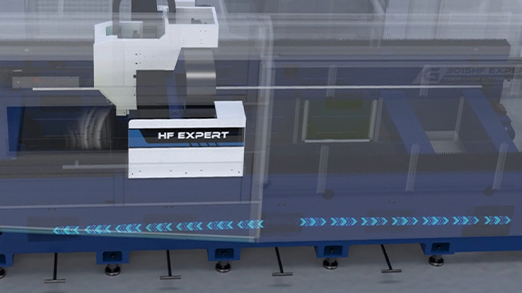

Aplicación de ultra alta potencia



Máquina herramienta de estructura hueca (g3015 HF mini);

Evitar el riesgo de deformación térmica de los láseres de alta potencia;

Una mayor potencia conduce a una mayor productividad.

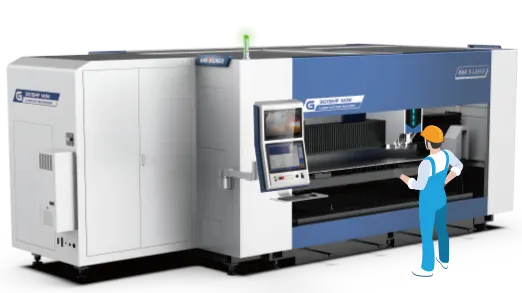

Ambiente de trabajo amigable



Sistema de aspiración de separación

La succión multiregional tiene un buen efecto de eliminación de polvo y reduce el riesgo de contaminación de la cabeza de Corte.



Capacidad de carga pesada de materiales gruesos



Diseño de mesa de intercambio más potente

garantizar una buena calidad de corte;

carga y descarga de piezas pequeñas ergonómicas.

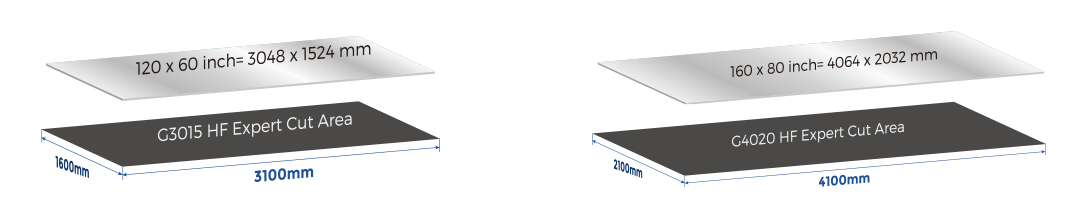

Mayor área de corte



Aumentar el área de Corte para poder cortar placas as (american standard) de tamaño "pulgada"

Reducir el consumo de gas natural

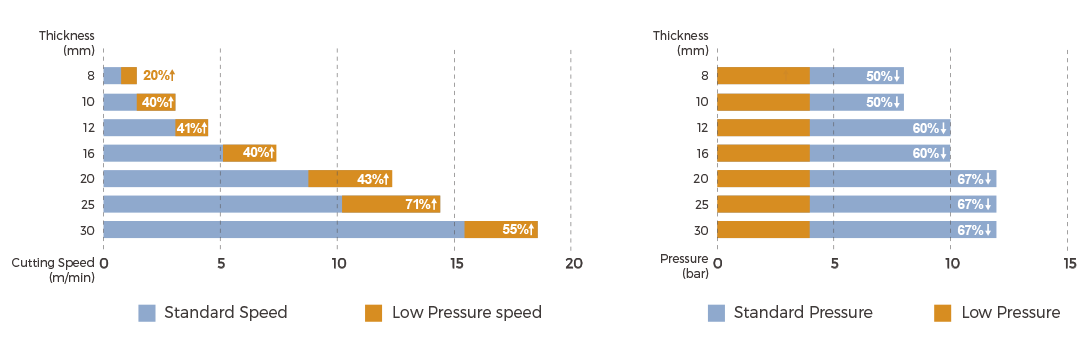

Corte de baja presión N2

El Corte es más rápido y el tiempo de corte del mismo lote es más corto, ahorrando hasta un 67% de gas.

Casual
Cambiador automático de boquilla
Solución de carga y descarga de brazos
Monitoreo concéntrico
Dispositivos Mix - m

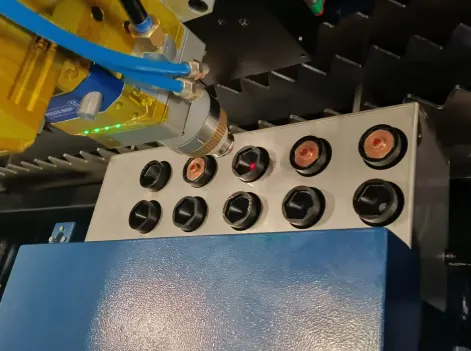

Cambiador automático de boquilla
Ahorro de tiempo de operación El reemplazo automático de la boquilla puede ser rápido y automático. La boquilla de Corte se puede reemplazar sin ninguna intervención humana.

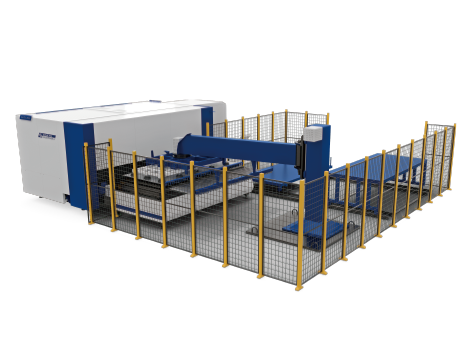

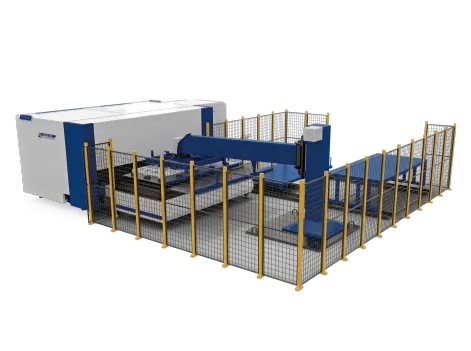

Solución de carga y descarga de brazos
Fuerte soporte técnico y amplia experiencia en proyectos para proporcionar diversas soluciones de automatización de acuerdo con los requisitos del cliente Requisitos.
Monitoreo concéntrico
Ajustar la coartada de manera efectiva y precisa Detección de la desviación concéntrica del núcleo óptico Ajuste concéntrico a través de la información de la piscina fundida Más conveniente y preciso.
Dispositivos Mix - m

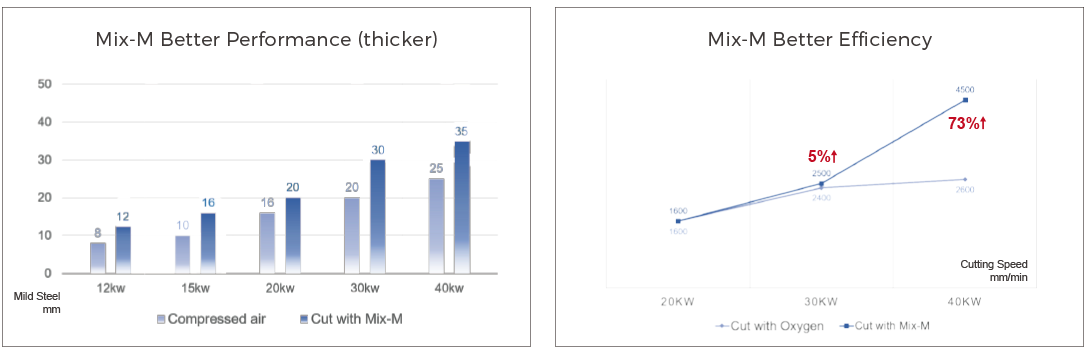

Patente del Gabinete de mezcla de gas láser coreano (opcional) Función de proceso Mix - m: equipado con láser de 20 kW o más, adecuado para el corte rápido de acero al carbono de 10 a 40 mm, Se resuelve el problema de la escoria colgante en la Sección de corte y las esquinas de las placas medianas y gruesas tradicionales, y se mejora efectivamente. El cono superior e inferior y la rugosidad de la pieza de trabajo mejoran en gran medida la eficiencia del procesamiento y la calidad de la pieza de trabajo. Precisión; ● La velocidad de Corte es más rápida que la del aire comprimido: ● la placa de Corte es más gruesa que la placa cortada con aire comprimido; ● la calidad del Corte es mejor que la del Corte por aire comprimido
Capacidad de corte
Muestra de datos técnicos
* solo para referencia, Todos los datos están sujetos a la documentación técnica real.

Mini colección HF

Superficie de trabajo [mm]

Velocidad máxima de posicionamiento del eje (x / y)

Aceleración máxima

Precisión

Repetibilidad

Peso máximo del papel

Potencia láser disponible

3100mm X 1600mm

169 M / min

1,7g

0,03 mm

0,02 mm

2.150 kg / mesa

6kw 12 kW 20 kW 30 kw 40 kW

4100mmx2100mm

169 M / min

1,7g

0,03 mm

0,02 mm

3840 kg / mesa

6kw 12 kW 20 kW 30 kw 40 kW
