¿Cómo superar los desafíos del corte de acero al carbono grueso?
Máquina de corte híbrido láser-flama LFC: soluciones tecnológicas y principales ventajas
¿Por qué el corte de acero al carbono grueso es cada vez más desafiante?
A medida que los fabricantes avanzan hacia estructuras más grandes y componentes más pesados, el procesamiento de acero al carbono grueso se ha convertido en un desafío clave en muchas industrias, incluyendo la construcción naval, maquinaria de construcción y equipos energéticos.
Los métodos tradicionales de corte de placas gruesas incluyen principalmente el corte por llama, corte por plasma y corte láser de alta potencia. Sin embargo, en la producción real, cada proceso presenta ciertas limitaciones:
Corte por llama
El corte por llama ofrece una gran capacidad de penetración para placas gruesas, pero la velocidad de corte es lenta, la zona afectada por el calor es amplia, es propenso a generar oxidación y escoria, y la calidad de la sección y la precisión son limitadas.
Corte por plasma
La eficiencia del corte por plasma es relativamente alta, pero durante el procesamiento de placas gruesas suelen aparecer problemas como ranuras de corte amplias, secciones rugosas y una considerable generación de humo y presión ambiental.
Corte láser tradicional de alta potencia
El corte láser de alta potencia ofrece claras ventajas para placas delgadas y de grosor medio, pero al trabajar con acero al carbono ultra grueso superior a 100 mm, todavía existen desafíos relacionados con el costo de corte, la eficiencia de perforación y la estabilidad del proceso.
Por lo tanto, lograr una solución capaz de cortar placas gruesas, mejorar la eficiencia de corte, mantener la precisión y controlar los costos de procesamiento se ha convertido en una prioridad clave para los fabricantes que buscan actualizar sus capacidades de producción.
¿Qué es una máquina de corte híbrido láser-flama?
Una máquina de corte híbrido láser-flama es una solución avanzada para el procesamiento de placas gruesas que combina la tecnología de corte láser de fibra con la tecnología de corte por llama.
La serie LFC de Han’s Laser integra la alta densidad de energía del corte láser con la fuerte capacidad de penetración del corte por llama, ofreciendo un rendimiento excepcional para el procesamiento de metales de alta resistencia.
Puede reemplazar eficazmente los procesos tradicionales de corte por plasma y llama, mejorando la eficiencia de producción, la calidad del corte y reduciendo el impacto ambiental causado por el humo y la escoria.
Configuraciones principales
Cama con guías lineales + base de gran sección:
Garantiza la rigidez bajo cargas pesadas y evita las vibraciones de la máquina durante el corte de placas gruesas.
Sistema CNC Rexroth altamente personalizado:
Integra una biblioteca de parámetros de procesos de corte compuesto y admite enfoque automático y ajuste dinámico de la presión del gas.
Cabezal de corte compuesto y sensores propios de Han’s Laser:
Cuenta con sistemas multisensor integrados que monitorean en tiempo real la temperatura de la lente, la posición focal y la presión del gas para garantizar un funcionamiento estable a largo plazo.
Plataforma de corte modular:
Ofrece una alta capacidad de carga, adecuada para entornos de trabajo donde se requiere carga y descarga frecuente de placas de acero pesadas.
¿Cuáles son las ventajas del corte híbrido láser-flama LFC en comparación con los procesos tradicionales?
1. Mayor capacidad de procesamiento de placas gruesas — Desde placas delgadas hasta placas ultra gruesas
Los métodos tradicionales de corte generalmente requieren diferentes máquinas para distintos rangos de espesor.
El corte láser suele utilizarse para placas delgadas debido a su alta precisión, mientras que el corte por llama o plasma se utiliza normalmente para placas gruesas debido a su mejor capacidad de penetración.
En lugar de depender de un único método de corte, la serie LFC utiliza corte asistido por láser y llama para equilibrar la capacidad de penetración y la precisión de corte en aplicaciones de acero al carbono grueso, permitiendo un procesamiento completo desde placas delgadas de 0,6 mm hasta placas de acero al carbono ultra gruesas de más de 200 mm.
Especialmente para placas de acero al carbono de 100 mm de espesor, que son difíciles de procesar de forma estable con métodos tradicionales, la LFC permite una producción continua y confiable.
También admite el corte de orificios de precisión. El diámetro mínimo del orificio puede alcanzar 0,4 veces el espesor de la placa, cumpliendo con los requisitos de estructuras complejas de placas gruesas y componentes de precisión.
2. Mayor eficiencia de corte en placas gruesas y menores costos de procesamiento
Durante el corte tradicional por llama de placas gruesas, los fabricantes suelen enfrentarse a varios desafíos:
• Largo tiempo de perforación
• Velocidad de corte limitada
• Gran carga de trabajo de procesamiento posterior
Por otro lado, el procesamiento láser puro de placas ultra gruesas puede implicar una mayor inversión en equipos y costos operativos.
La serie LFC utiliza un método de corte híbrido que mejora eficazmente la eficiencia de procesamiento de placas de acero al carbono de 40 mm o más.
Los datos reales de prueba muestran que el tiempo de perforación para placas de 50–100 mm de espesor es de solo 5–15 segundos, reduciendo significativamente las horas de trabajo auxiliares.
Bajo condiciones de potencia equivalentes (por ejemplo, 12 kW y 20 kW), la serie LFC supera a las soluciones de corte láser puro de la misma potencia en capacidad de corte, eficiencia y calidad de superficie de corte para acero al carbono de espesores medios y gruesos.
3. Calidad superior de corte y reducción del procesamiento posterior
Durante el corte de placas gruesas, el corte tradicional por llama puede provocar:
• Gran conicidad de corte
• Ranura de corte amplia
• Oxidación y escoria en la parte inferior del corte
• Alta rugosidad superficial
La serie LFC utiliza tecnología de procesamiento asistido por láser para optimizar el proceso de corte y mejorar la estabilidad durante el corte de placas gruesas.

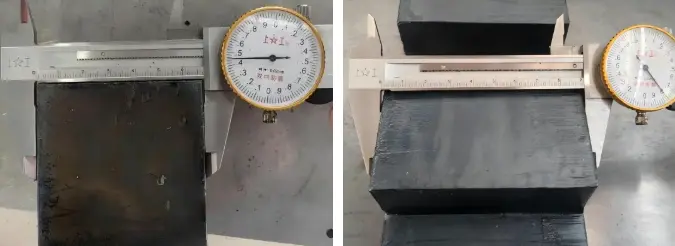

Datos reales de prueba:
• Acero al carbono de 40 mm: conicidad de doble cara ≤ 0,2 mm
• Acero al carbono de 90 mm: conicidad de doble cara ≤ 0,2 mm
• Acero al carbono de 120 mm: conicidad de un solo lado ≤ 0,2 mm
Esto reduce significativamente operaciones secundarias como el esmerilado y acabado de bordes, mejorando la consistencia de las piezas y la eficiencia de producción.
4. Una máquina reemplaza múltiples procesos de corte
Las líneas de producción tradicionales generalmente requieren diferentes máquinas para procesar distintos espesores de placas.
La serie LFC admite tres modos de corte, permitiendo un cambio flexible según los requisitos de producción.
| Modo de corte | Rango de espesor | Aplicaciones típicas |
|---|---|---|
| Modo de corte láser puro | Acero al carbono, acero inoxidable, aluminio, cobre | Placas delgadas y placas de espesor convencional que requieren corte de alta precisión y alta velocidad |
| Modo híbrido láser-flama (corte asistido por llama) | Placas de acero al carbono de 30–120 mm | Producción en masa de placas medianas y gruesas con alta precisión |
| Corte por llama con asistencia láser | Placas ultra gruesas de 120–200 mm+ | Procesamiento de placas ultra gruesas sin precalentamiento |
Con tres modos de corte integrados, una sola máquina LFC puede cubrir una amplia gama de necesidades de producción, ayudando a reducir la inversión en equipos y los requisitos de espacio en fábrica.
5. Corte en bisel integrado para una mayor eficiencia de soldadura
El procesamiento tradicional de placas gruesas normalmente requiere múltiples pasos:
Corte → Mecanizado de bisel → Ajuste → Soldadura
La serie LFC admite corte en bisel, formando diferentes biseles comunes, incluyendo A, V, X, Y y K, en una sola operación.
Los biseles tipo Y y K pueden lograr una profundidad uniforme de raíz, simplificando el proceso tradicional de múltiples pasos (incluyendo corte, fresado y otras operaciones) en una operación de una sola pasada.
Beneficios principales incluyen:
Menos operaciones secundarias después del corte, menor tiempo de preparación antes de la soldadura y resultados más consistentes en la producción por lotes.
6. Estructura de alta rigidez para procesamiento pesado continuo
El corte de placas gruesas requiere no solo una gran capacidad de corte, sino también estabilidad de la máquina durante largos períodos de operación.
La serie LFC adopta:
• Base de guía lineal de gran sección y alta rigidez
• Viga de aluminio extruido de alta resistencia
• Estructura de conexión adaptativa
• Plataforma modular de corte para cargas pesadas
Con una alta capacidad de carga y una estructura resistente, estas características garantizan la precisión del movimiento del equipo durante el corte a alta velocidad y operaciones con cargas pesadas, así como estabilidad a largo plazo en condiciones de trabajo de gran tamaño.
Aplicaciones típicas y soluciones industriales
Construcción naval:
Utilizada para el mecanizado de componentes estructurales del casco, cumpliendo los requisitos de precisión y calidad de ensamblaje para el corte de placas medianas y gruesas.
Generación de energía eólica:
Adecuada para el procesamiento de piezas de placas gruesas como bridas de torres, que requieren producción estable en serie durante largos períodos.
Maquinaria de construcción:
Componentes estructurales como brazos de excavadoras y piezas con formas complejas, que suelen incluir orificios irregulares y biseles.
Maquinaria para minería de carbón:
Componentes pesados como soportes hidráulicos, que requieren grandes volúmenes de corte de placas extra gruesas y son sensibles a los costos.
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre el corte híbrido láser-flama y el corte láser puro de alta potencia?
R: El corte láser puro funciona bien en muchas aplicaciones, especialmente para placas delgadas y de grosor medio.
Sin embargo, cuando aumenta el espesor de la placa, los fabricantes deben considerar el tiempo de perforación, los costos operativos y la estabilidad del proceso.
P2: ¿Qué espesor de acero al carbono puede cortar la máquina de corte híbrido láser-flama LFC?
R: La serie LFC puede procesar acero al carbono desde láminas delgadas de 0,6 mm hasta placas ultra gruesas superiores a 200 mm.
También puede lograr una producción continua y estable en placas altamente desafiantes, como acero al carbono de 100 mm de espesor.
P3: Comparado con el corte por plasma tradicional, ¿qué mejoras ambientales ofrece este método?
R: Se reduce el humo generado durante el corte (gracias a la energía concentrada y la mínima generación de escoria), y la máquina está equipada con un conducto de extracción de polvo y un sistema de filtración para minimizar las emisiones.
P4: ¿Cuáles son las ventajas del corte híbrido láser-flama frente al corte tradicional por llama?
R: En comparación con el corte tradicional por llama, el corte híbrido láser-flama ofrece:
• Mejor calidad de superficie de corte
• Menor conicidad de corte
• Menor oxidación y escoria
• Menores requisitos de procesamiento posterior
P5: ¿Por qué es necesaria la función de biselado en el corte de placas gruesas?
R: El biselado en un solo paso reduce los procesos posteriores y mejora la eficiencia de soldadura y ensamblaje, siendo especialmente adecuado para estructuras de acero de gran tamaño y fabricación de equipos pesados.
