Cabezal de Corte 3D de Han's
Tamaño reducido, peso ligero y alto rendimiento:
● Perfecto rendimiento anticolisión, modo anticolisión del eje A, anticolisión de 360°;
● Proceso estabilizado de anillo deslizante eléctrico para mejorar la capacidad antiinterferencias del anillo deslizante y la estabilidad de uso;
● Estructura antipolvo de alta estanqueidad del eje W, mayor vida útil de la lente en entornos adversos, mejora la estabilidad del equipo y reduce el coste de uso;
● Cables altamente resistentes a interferencias para mejorar la estabilidad del cabezal de corte en movimientos frecuentes.
Ambiente de trabajo amigable

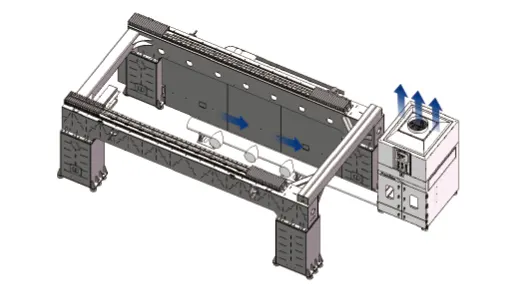

Sistema de extracción de polvo de gran volumen
El colector de polvo está situado cerca de la protección de la máquina, y el conducto de recogida de polvo está conectado directamente al conducto de aire interno de la máquina herramienta, sin curvas que generen resistencia, lo que garantiza una extracción óptima. Este sistema protege las piezas críticas de precisión de la máquina herramienta contra la contaminación por polvo y reduce los gases y partículas generados durante el corte en el área de trabajo, minimizando la contaminación ambiental y el riesgo para la salud humana.
Alta estabilidad

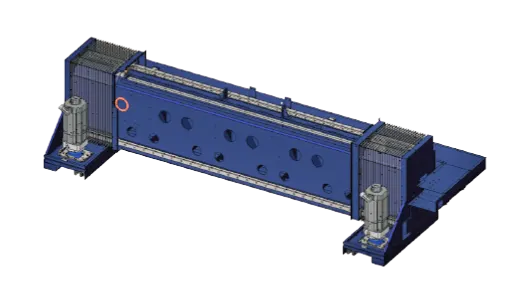

Estructura de fijación de base en forma de U.
Gracias a la exclusiva estructura de fijación de base en forma de U de Han's Laser, la gran superficie de la sección transversal garantiza la rigidez y estabilidad de la bancada de la máquina.
El diseño de la estructura de la máquina ha sido completamente analizado y optimizado secundariamente mediante CAE. Una vez finalizada la instalación, se realizaron varias pruebas de frecuencia de vibración, modales y otras de rendimiento estático y dinámico, así como una prueba de funcionamiento continuo de 72 horas para garantizar la fiabilidad del equipo en operaciones a largo plazo.
Extremadamente rápido
● Vigas ligeras con mayor rigidez y resistencia para mejorar el rendimiento dinámico de las partes móviles;
● Se agregan placas de sellado alrededor de la cubierta antipolvo para proteger las piezas de la transmisión de la contaminación.
Mesa giratoria dúplex
Intercambio por rotación, funcionamiento de alta eficiencia
● Una rejilla de seguridad en la zona de descenso de la mesa garantiza la seguridad del operador;
● Equipada con bloque de conexión de línea de aire y conector de aviación para asegurar la correcta conexión de las abrazaderas.

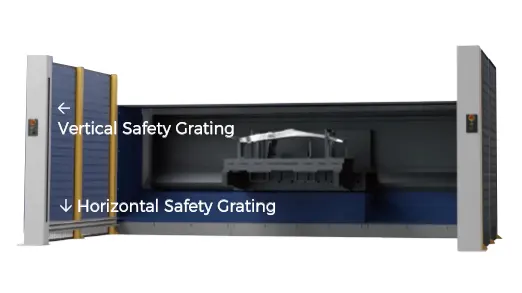

Doble protección de seguridad
Garantiza la seguridad de los trabajadores
Equipado con barandilla y rejilla de seguridad para garantizar la seguridad del personal durante la carga y descarga de piezas.
Excelente control de bordes
Corte de esquinas sin rebabas
La potencia del láser se adapta al cambio de velocidad, lo que permite un mejor control del corte de esquinas, logrando un borde prácticamente sin rebabas.
Serie WD
Potencia de la fuente láser
Recorrido del eje X
Viaje del eje y
Recorrido del eje Z
Velocidad de un solo eje
Acelerar
Precisión de posicionamiento
Precisión de posicionamiento
Eje de rotación eje C
Eje oscilante eje a
Sistema CNC
Cabeza de corte
Mesa de trabajo
Tiempo de intercambio de la Mesa de trabajo
3000w, 4000w, 6000w (opcional)
3000mm
1500mm
650 mm
100 m / MIN (el eje X puede alcanzar los 120 M / min)
1,0g (hasta 1,2g)
± 0,04 mm
0,03 mm
N * 360 °
± 135 °
Rexroth / siemens
La última cabeza de cuchillo de han
Girar la Mesa de trabajo de doble estación
2,5 segundos
3000w, 4000w, 6000w (opcional)
3100 mm
2200 mm
650 mm
100 m / MIN (el eje X puede alcanzar los 120 M / min)
1,0g (hasta 1,2g)
± 0,04 mm
0,03 mm
N * 360 °
± 135 °
Rexroth / siemens
La última cabeza de cuchillo de han
Girar la Mesa de trabajo de doble estación
4,5 segundos
3000w, 4000w, 6000w (opcional)
4000mm
2500 mm
650 mm
100 m / MIN (el eje X puede alcanzar los 120 M / min)
1,0g (hasta 1,2g)
± 0,04 mm
0,03 mm
N * 360 °
± 135 °
Rexroth / siemens
La última cabeza de cuchillo de han
Girar la Mesa de trabajo de doble estación
5,5 segundos
